Интерфейс лазерного оборудования Azor

Предстояло разработать типовые макеты интерфейса, которые производитель будет использовать на разных устройствах Azor.

В линейке аппаратов представлена модель Fraxor, настройки которой отличаются от остальных приборов. Для нее было необходимо создать отдельный экран управления лазером.

● Разработан удобный и стильный интерфейс лазерного оборудования, учитывающий обновленную логику работы аппаратов

● Представлены две дизайн-концепции на выбор с несколькими вариациями тестового экрана

● Оптимизировано рабочее пространство, исключены лишние кнопки и поля

● Обеспечена безопасность эксплуатации с помощью крупных кнопок, текста и значительного расстояния между элементами управления

● Реализован минималистичный дизайн, который будет актуален на протяжении длительного времени

● Разработаны иконки для индивидуального стиля Fraxor

● Создан подробный UI Kit для дальнейший эксплуатации и внедрения интерфейса заказчиком

Azor — это российский производитель лазерного медицинского оборудования, который присутствует на рынке более 30 лет. Компания входит в список ведущих поставщиков лазерного медицинского оборудования для столичных и региональных клиник.

Совместно с авторитетными научно-медицинскими центрами инженеры компании разработали более 30 аппаратов.

В линейке приборов — лазеры с передовыми техническими решениями разного назначения: от персональной портативной техники до многофункциональных систем. Оборудование применяется в следующих областях медицины: косметология, хирургия, лор-хирургия, флебология, спортивная медицина.

Компания запустила масштабную модернизацию, чтобы повысить качество продукта. На производстве запланировали обновить ряд аппаратов и внедрить функциональные изменения, которые улучшат характеристики лазеров.

Одной из задач проекта модернизации стала разработка новых интерфейсов для управления оборудованием. Так как обновленные характеристики и дизайн задали высокую планку качества, производитель решил сделать взаимодействие пользователей с аппаратами максимально комфортным и эстетичным.

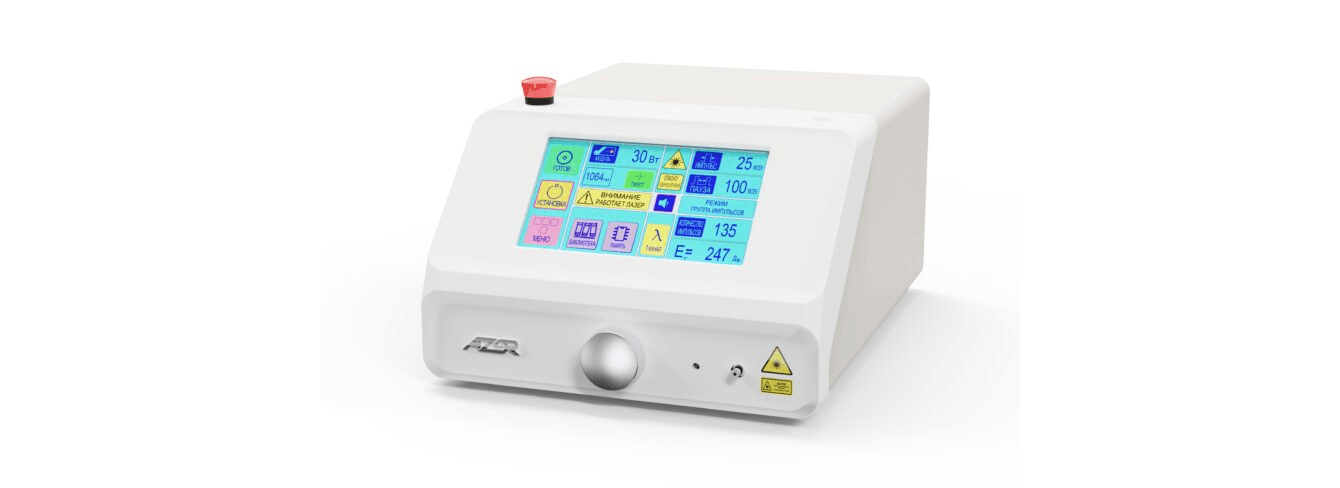

Ранее интерфейсами занимались инженеры Azor. Они являются экспертами в технологиях и безопасности оборудования, но не обладают профильным опытом в дизайне интерфейсов. Это сказывалось на качестве предыдущих панелей управления, поэтому во время очередной модернизации производитель решил делегировать эту задачу профессионалам.

За разработкой интерфейсов компания обратилась в «Атвинту». Ранее мы реализовывали похожие проекты в области научных исследований и промышленности. Команда «Атвинты» разрабатывала софт и интерфейс для IoT-лаборатории, а также панель управления устройства, смешивающего жидкости для парения.

Кейс Azor стал новым вызовом для агентства — оборудование обладает уникальными настройками, которые необходимо отразить в интерфейсе компактных экранов оборудования.

Предстояло разработать типовые макеты интерфейса, которые производитель будет использовать на разных устройствах Azor.

В линейке аппаратов представлена модель Fraxor, настройки которой отличаются от остальных приборов. Для нее было необходимо создать отдельный экран управления лазером.

Работа с интерфейсами лазерного оборудования специфична:

● Так как лазер является травмоопасной процедурой и влияет на здоровье пациента, необходимо учесть аспект безопасности

● Во время процедуры врач сконцентрирован на пациенте, у него нет времени изучать панель управления — все должно быть понятно с первого взгляда

● Экраны аппарата компактного размера, а значит, нужно оптимально использовать доступное пространство и не перегружать его лишними деталями

● Клиники эксплуатируют оборудование до 10-15 лет, поэтому дизайн должен быть минималистичным, чтобы сохранить актуальность на долгий период

Эти нюансы были учтены при разработке интерфейса.

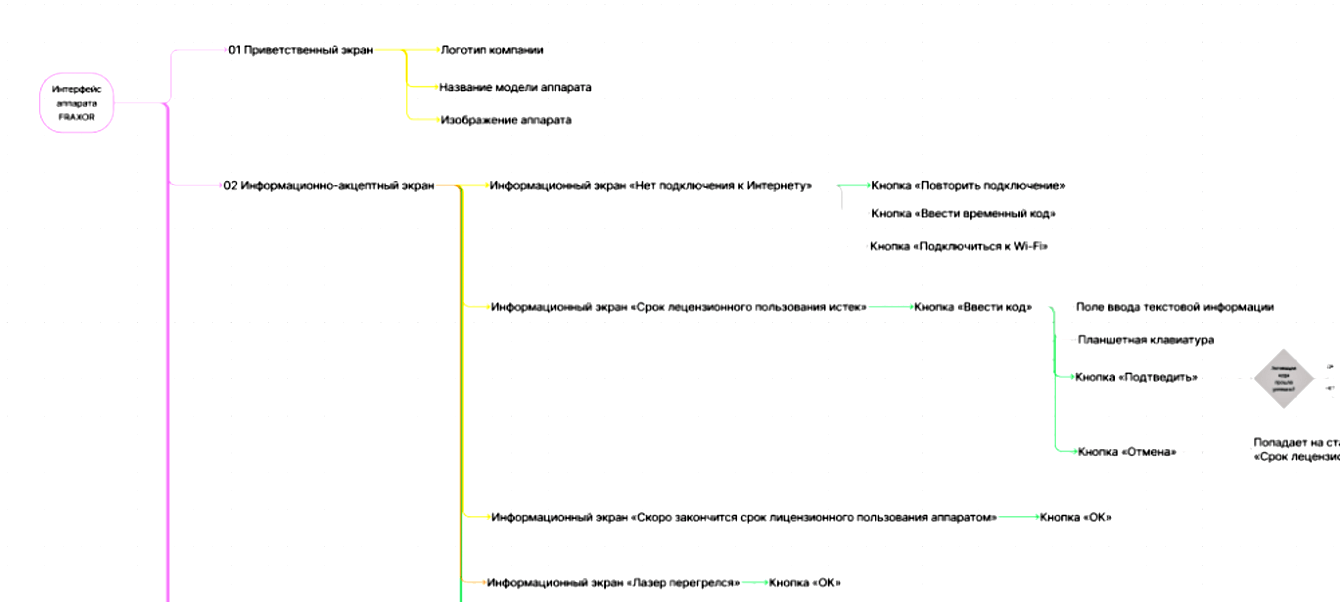

Чтобы дизайнеру было удобнее разрабатывать макеты и синхронизироваться с заказчиком по наполнению будущих экранов, мы создали информационную структуру аппаратного ПО.

Аналитик получил вводные от заказчика и перенес это в более наглядный вид. Схема помогала в процессе обсуждения деталей проекта — на нее основе мы утверждали логику работы аппарата и наполнение будущих экранов.

Для создания и утверждения концепции использовали наиболее важный по значению макет — экран настройки аппарата. Через него врач настраивает параметры лазера и проводит процедуру.

Вариант №1

На экране отражены основные настройки лазера: плотность точек и энергия импульса. Для управления добавлены кнопки увеличения и уменьшения показателей. Также в макетах тестировали несколько вариантов выбора формы и площади лазерной вспышки: через кнопки, ручной ввод и джойстик.

В концепциях использованы разные цветовые решения и дизайнерские элементы. Например, в первом варианте мы предложили расположить хаотичные волны по окружности, огибающей параметры мощности. Они ассоциируются с абстрактными физическими процессами.

Также в рамках первой концепции представили вариант с цветной тенью по окружности вместо волн. Здесь же опробовали оформление кнопок со стрелками вместо знаков плюс и минус.

Вариант №2

Во второй концепции много экспериментировали с расположением кнопок и полей — пробовали размещать их в центре и в нижней части экрана. Заказчик оценил джойстик на одном из макетов первой концепции, и здесь мы решили показать другие варианты его оформления.

Во обеих концепциях использованы крупные кнопки, индикаторы и текст. Элементы размещены на значительном расстоянии, при этом акцент сделан на основных настройках. Так врач не промахнется при нажатии и будет быстро ориентироваться в интерфейсе. Это сэкономит время пользователя и сделает процедуру более безопасной.

Финальный вариант

Заказчик выбрал вторую концепцию для реализации. Опираясь на нее, мы доработали настройку лазера и создали другие экраны.

Мы скорректировали цвета и отказались от нижней части окружностей, чтобы освободить пространство и разместить на нем кнопки. Поля со временем и энергией перенесли в левый нижний угол экрана и по запросу заказчика рядом с кнопкой старта добавили кнопку «Установка» для выставления режима.

В параметрах вспышки остановились на джойстике из первой концепции. Чтобы не занимать лишнее место, для формы фигуры оставили одну кнопку, которая меняет квадрат и круг по клику.

Данный экран был утвержден в качестве основного — он будет использоваться в нескольких моделях Azor с идентичными функциями.

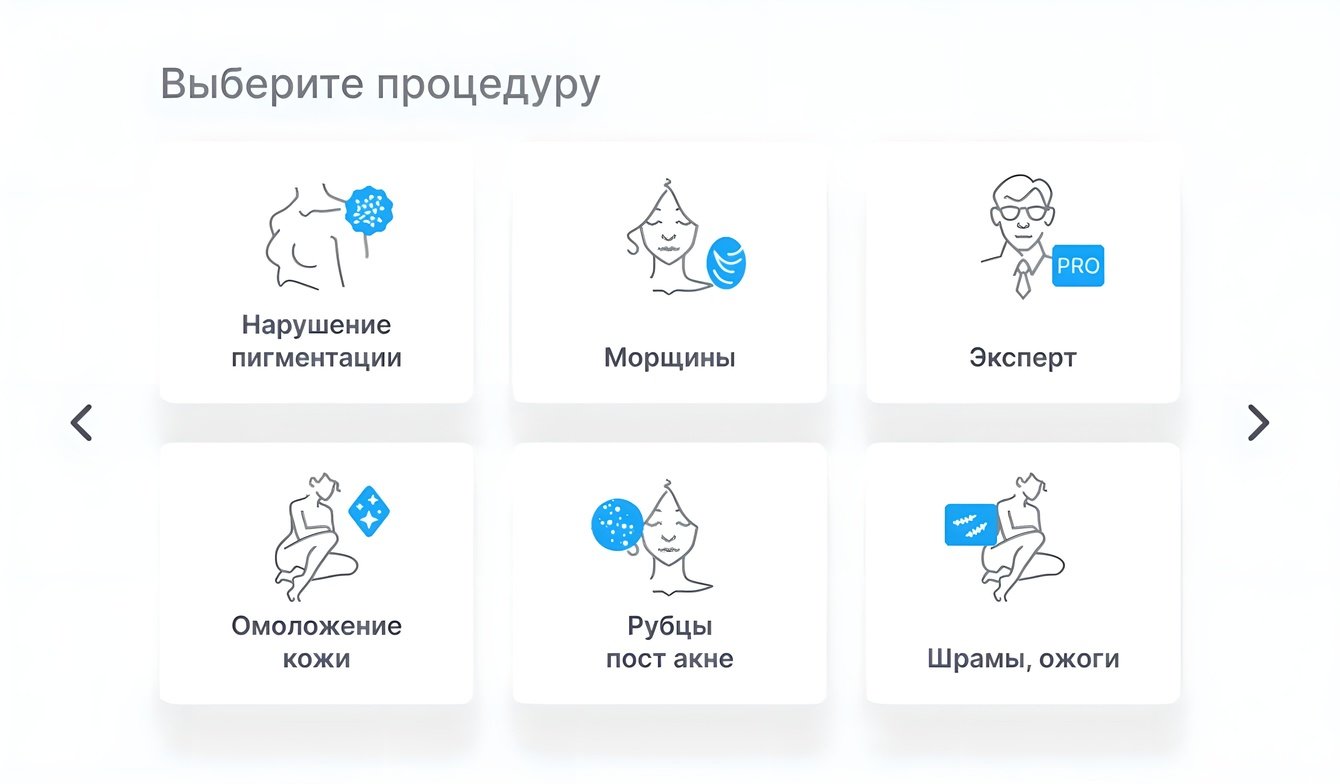

Так как некоторым врачам удобнее включать готовые программы, мы создали меню с выбором процедур. Для каждого режима отрисована своя иконка, которая продолжает тематику процедуры и помогает пользователю быстрее найти нужную плашку. Всего создано 15 иконок для уникального стиля Azor.

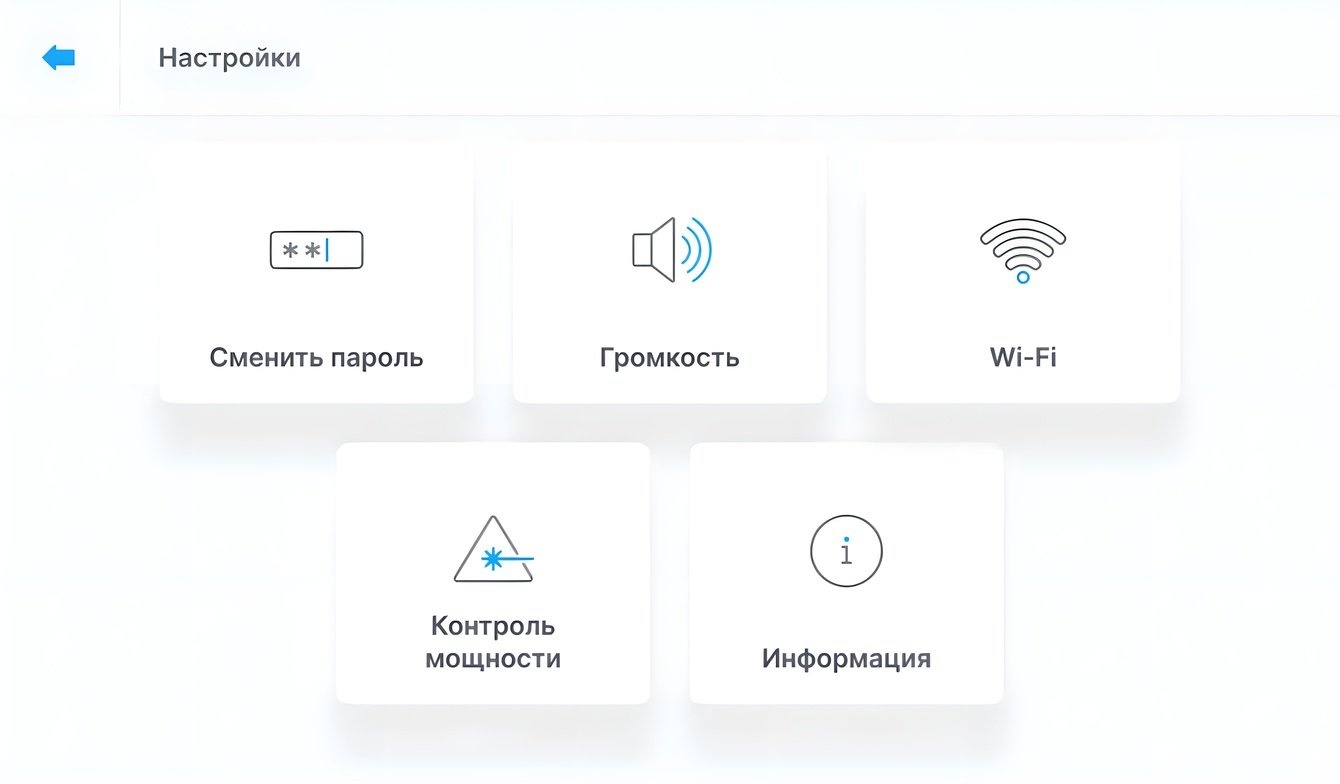

Идентично выглядит меню основных настроек.

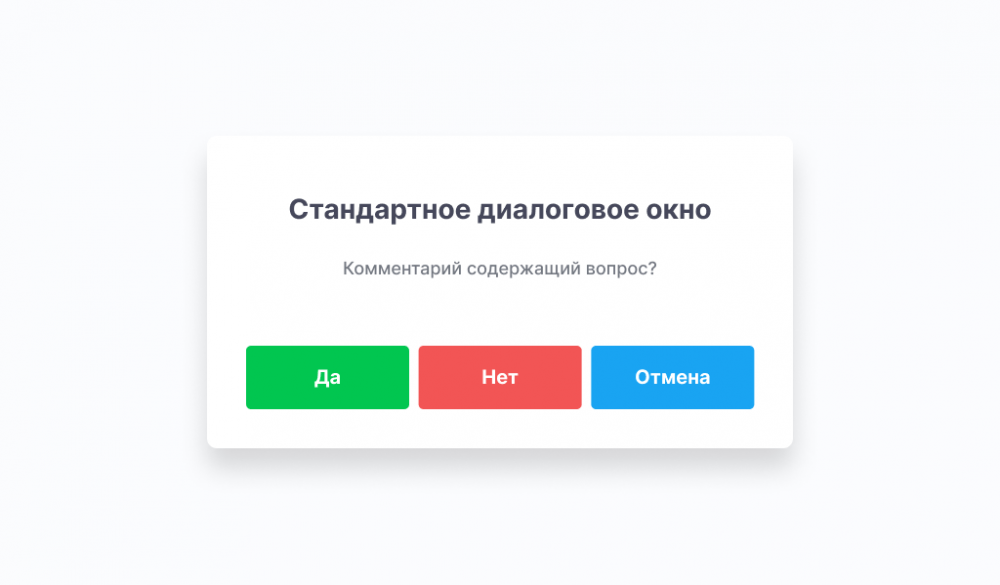

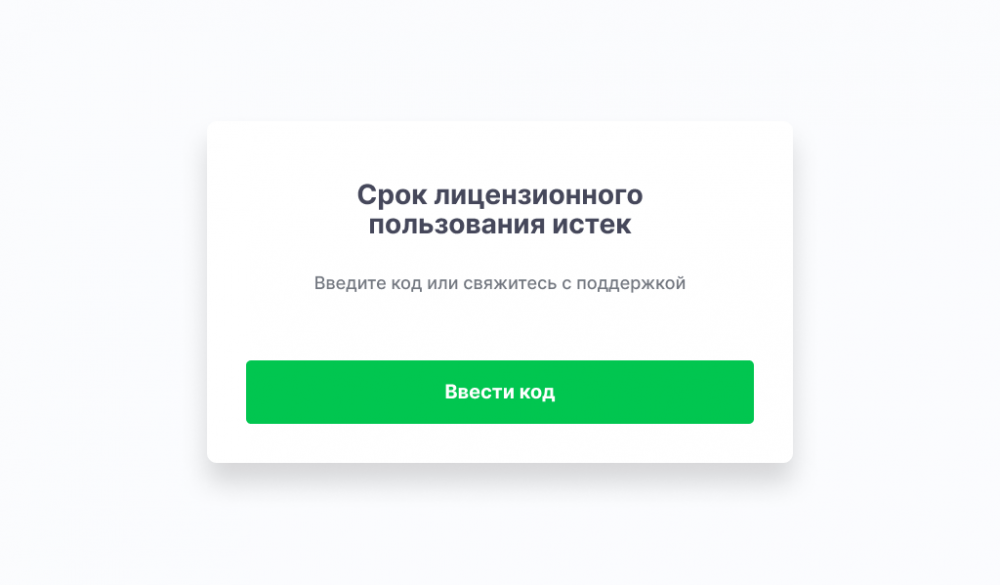

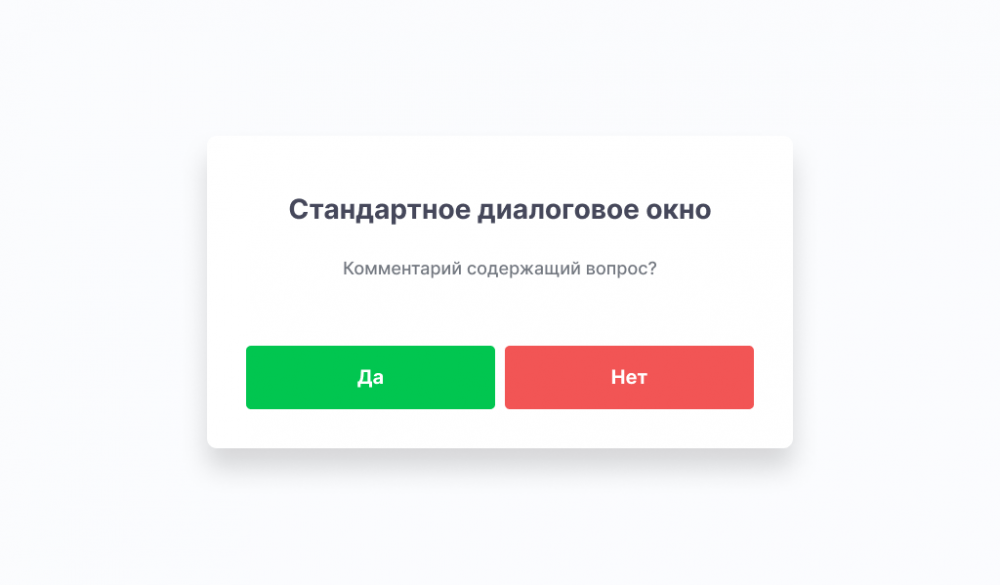

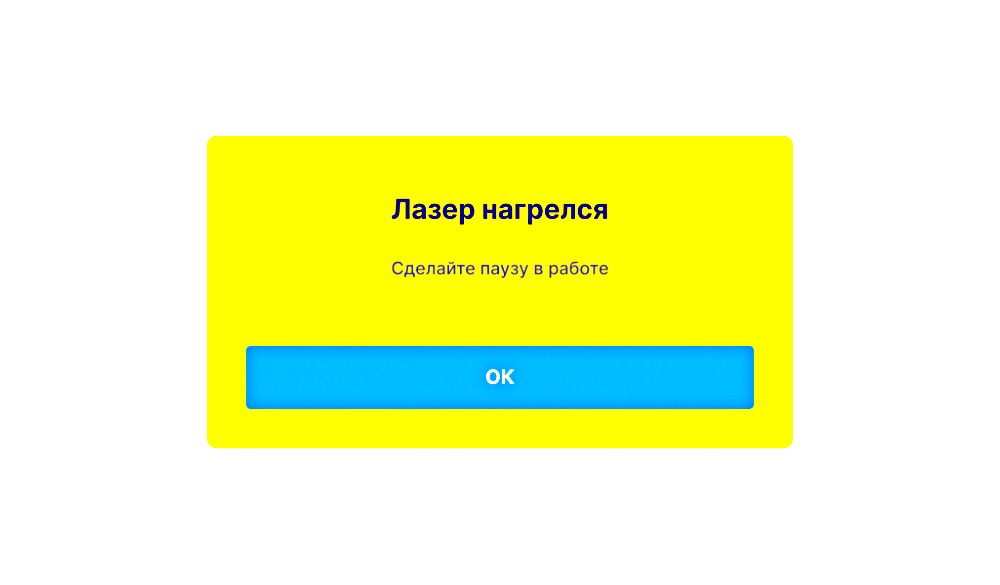

По запросу заказчика разработали типовые диалоговые окна с разным набором кнопок и традиционными сценариями в минималистичном стиле. В уведомлении о перегреве лазера использовали акцентные цвета, которые сигнализируют о критическом состоянии аппарата.

● Разработан удобный и стильный интерфейс лазерного оборудования, учитывающий обновленную логику работы аппаратов

● Представлены две дизайн-концепции на выбор с несколькими вариациями тестового экрана

● Оптимизировано рабочее пространство, исключены лишние кнопки и поля

● Обеспечена безопасность эксплуатации с помощью крупных кнопок, текста и значительного расстояния между элементами управления

● Реализован минималистичный дизайн, который будет актуален на протяжении длительного времени

● Разработаны иконки для индивидуального стиля Fraxor

● Создан подробный UI Kit для дальнейший эксплуатации и внедрения интерфейса заказчиком

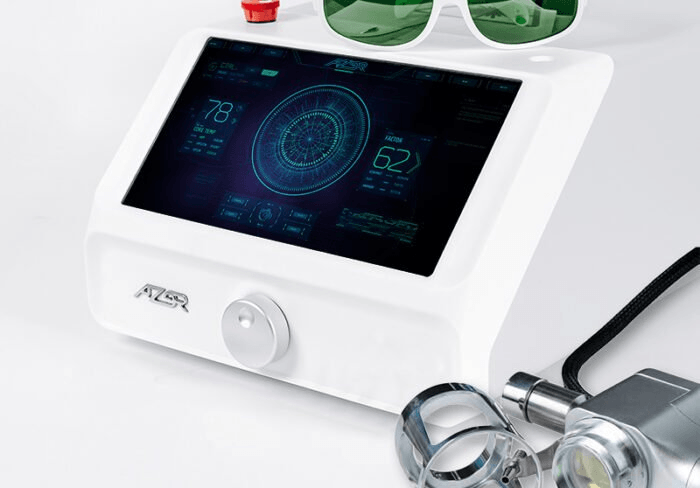

Новый интерфейс Azor экономит время, повышает безопасность и делает процесс работы врача не только удобным, но и эстетичным.
