Насосная станция со шкафом управления и навес: разрез, план, обвязка насосов, рама навеса

Насосная станция объекта орошения. Три агрегата стоят на плите по сваям у бровки водоёма, всасывающие трубы идут по откосу вниз. Узел надо было показать так, чтобы монтажник понял и обвязку, и то, что у неё под ногами.

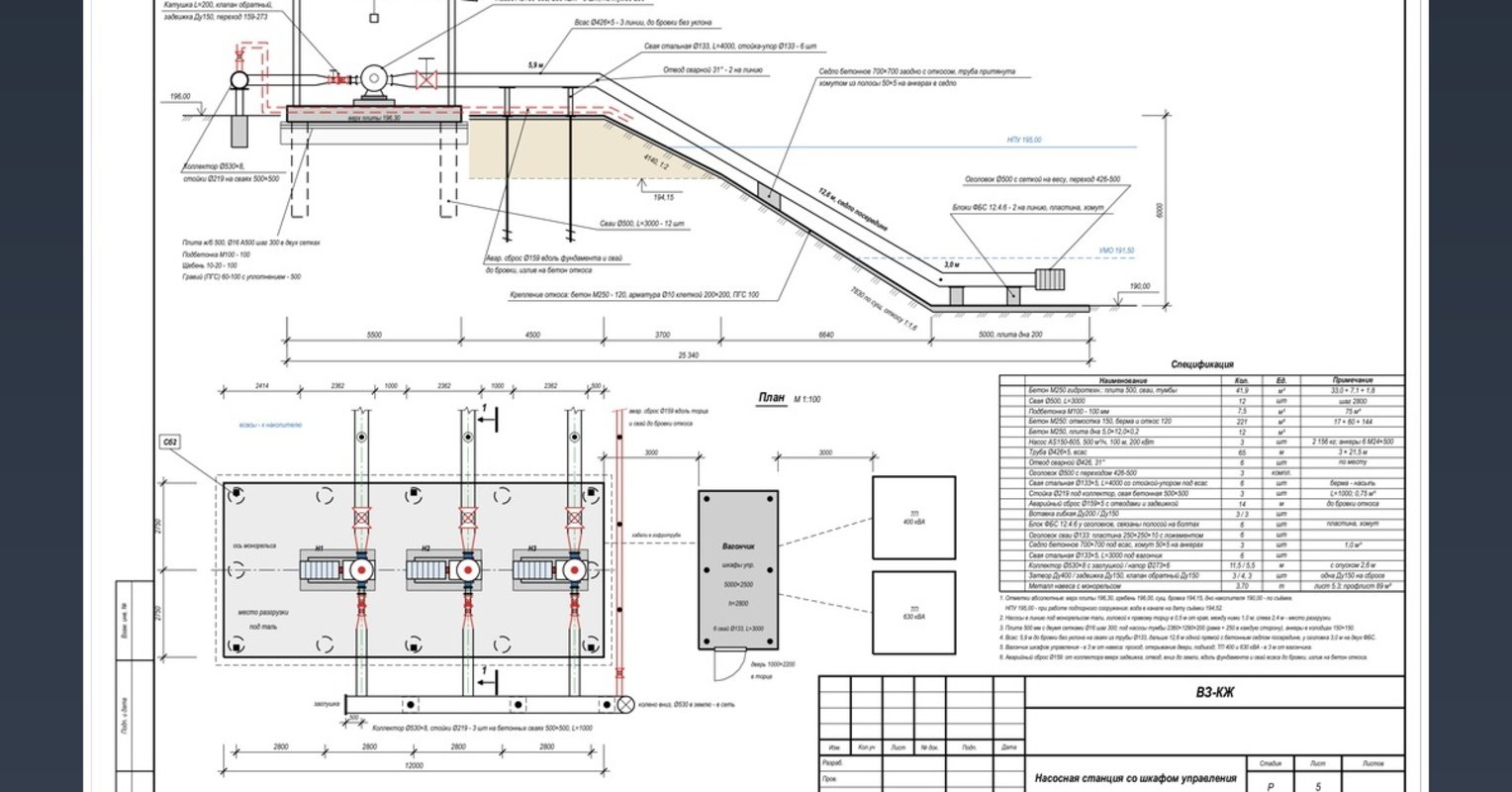

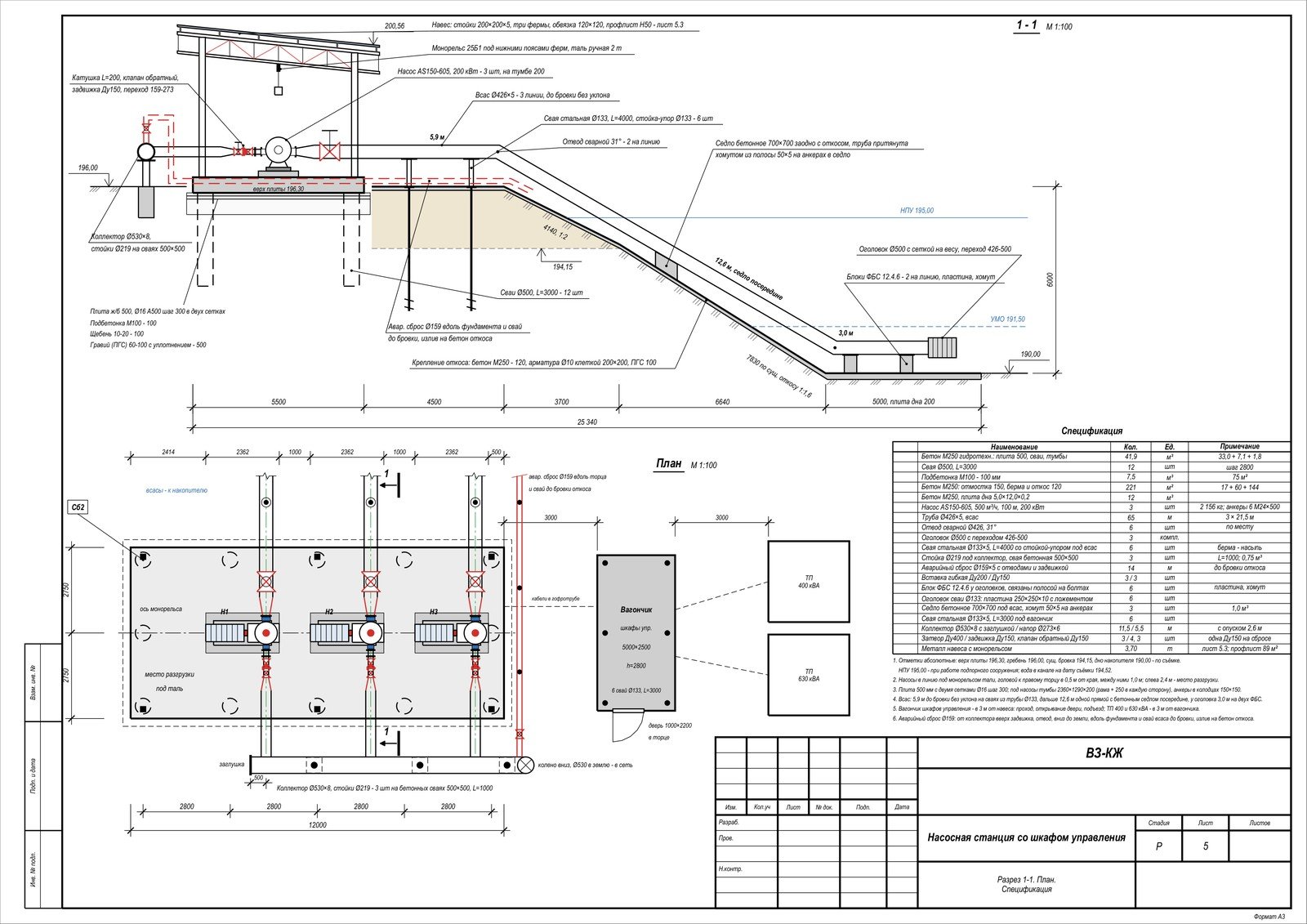

Разрез 1-1 провёл по откосу от оголовка всаса до напорного коллектора: плита 500 с двумя сетками Ø16 шагом 300, двенадцать свай Ø500 длиной 3 м, основание из подбетонки, щебня и гравия. План дал с тремя агрегатами, шкафом управления и аварийным сбросом Ø159.

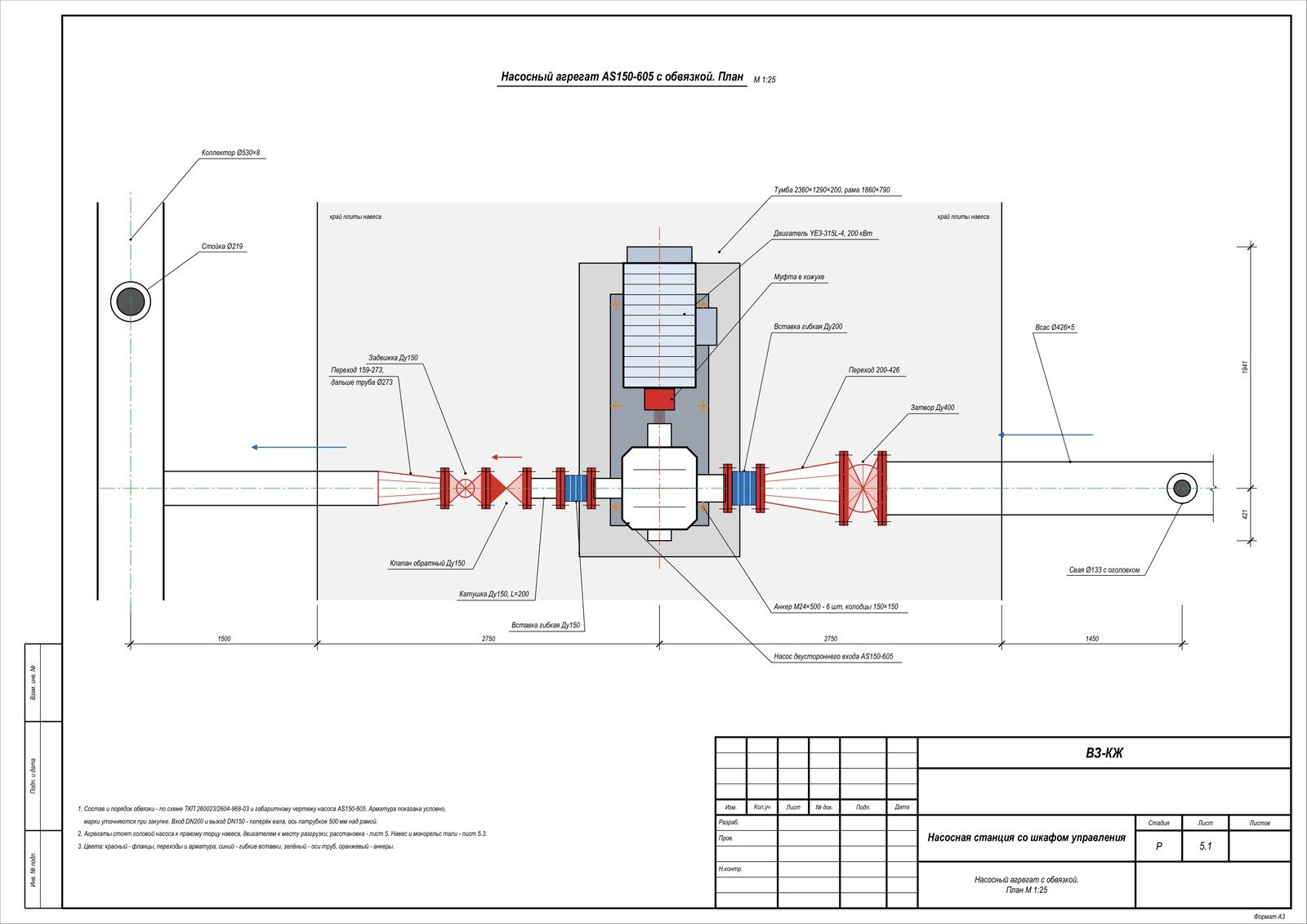

Обвязку одного насоса вынес отдельным листом в масштабе 1:25: задвижки, обратный клапан, переходы, компенсаторы, седло с хомутом под трубой.

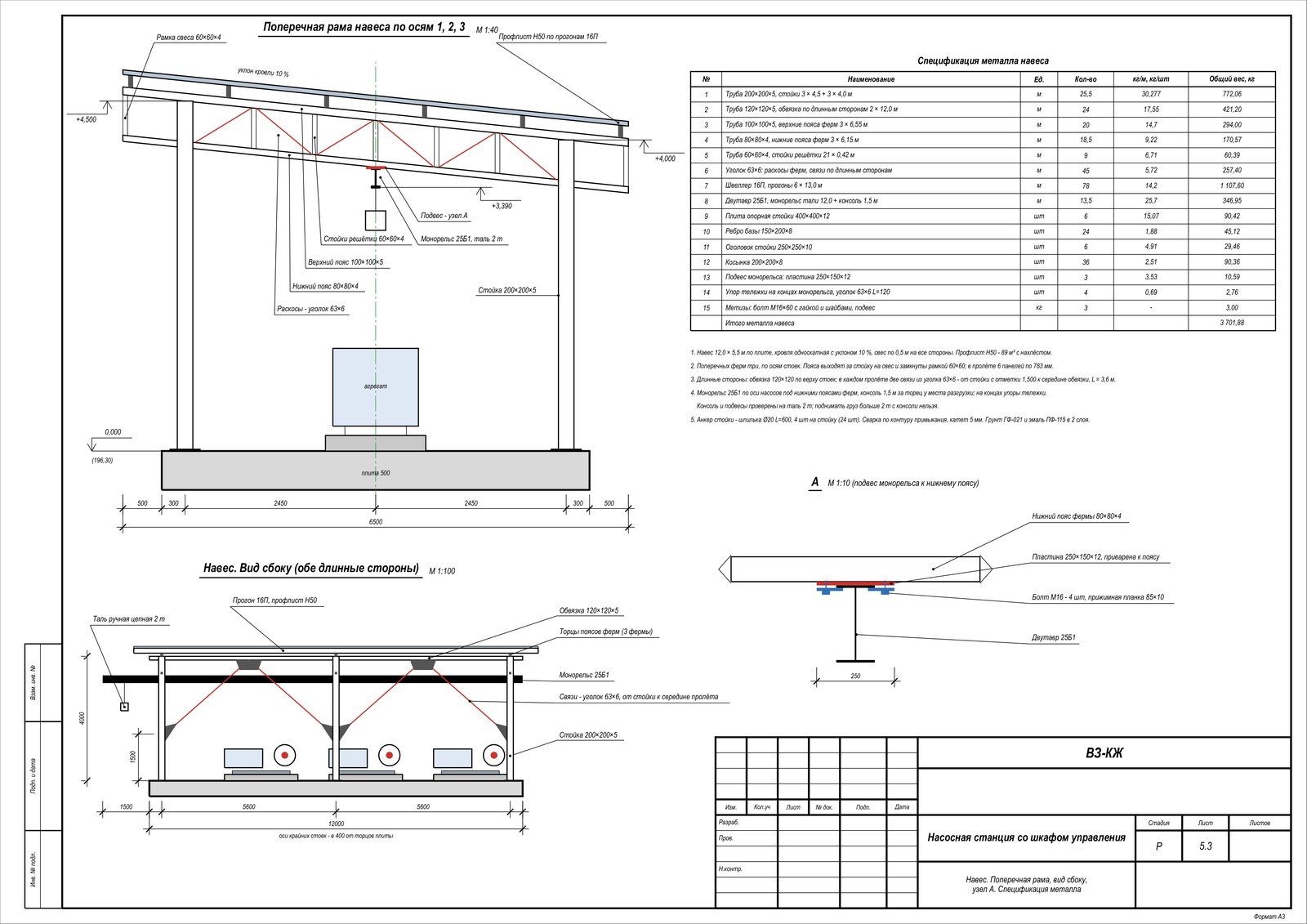

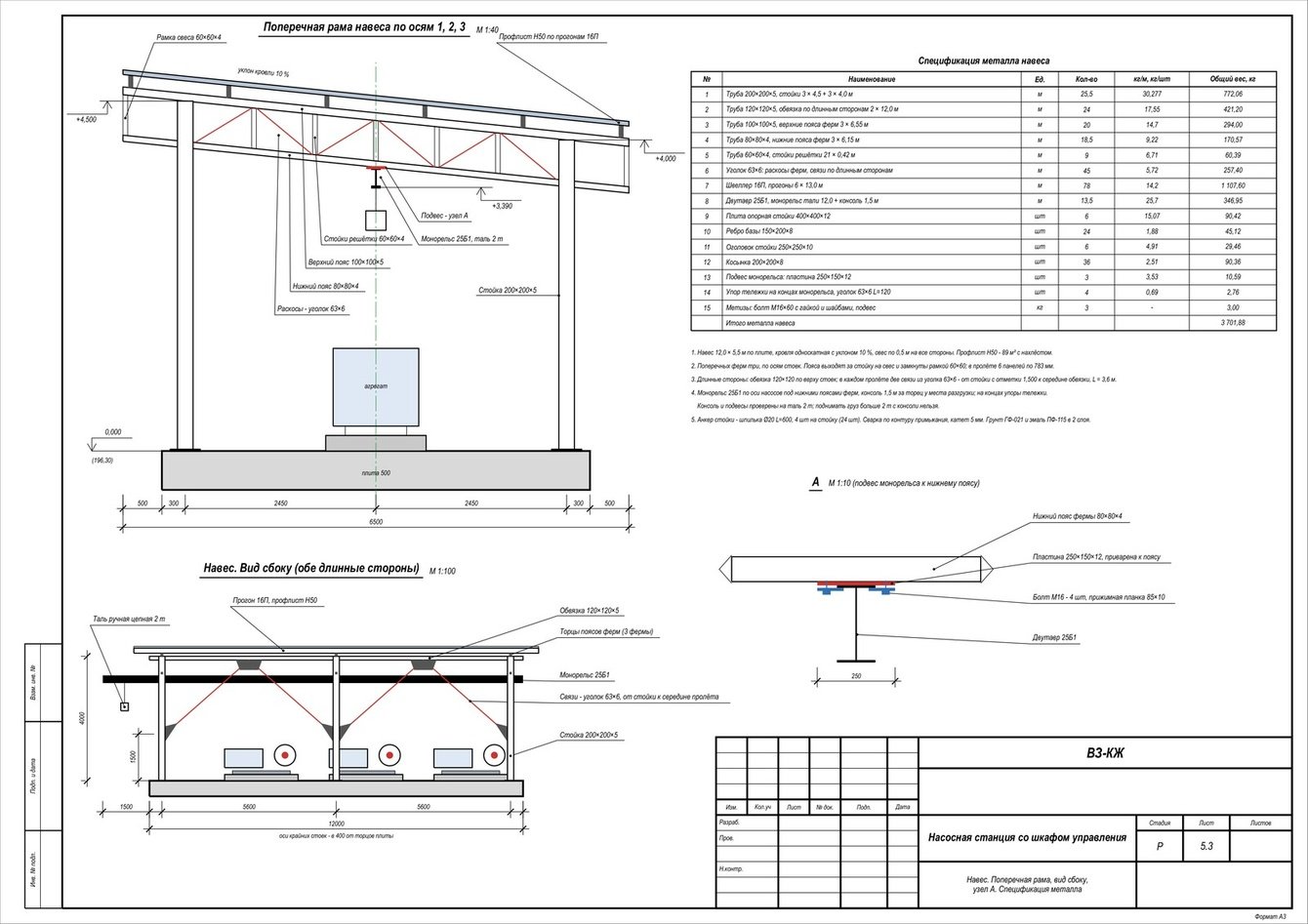

Навес вычертил поперечной рамой и видом сбоку: ферма с раскосами, связи по пролёту, таль по балке, узел опирания стойки на тумбу. Рядом спецификация металла с массой по каждой позиции.

Три листа А3 с разрезом, планом, обвязкой и рамой навеса. По спецификации металла сразу считается заказ на прокат, отдельной ведомости под него не требуется.
