Отрисовка иконы в вектор под лазерную гравировку

Заказчику нужен был вектор образа под лазер, размер 260 на 337 мм. Лазеру всё равно, красиво ли на экране: он режет по контуру, поэтому каждая линия должна быть замкнутой, а плетёнка по периметру обязана сходиться в углах без разрывов и наездов. У исходной картинки углы как раз не сходились.

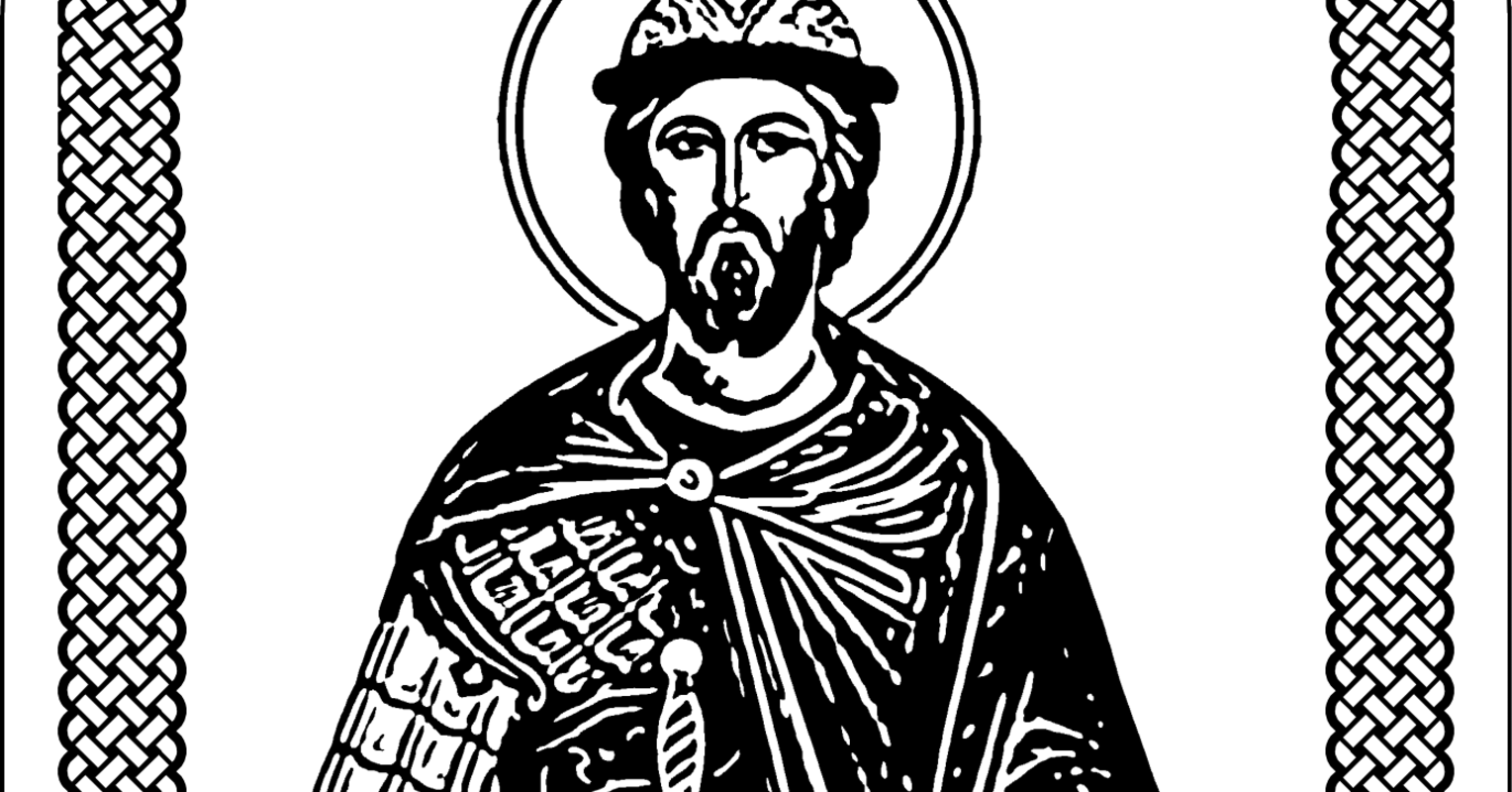

Перевёл образ в чистый вектор с замкнутыми контурами и одинаковой толщиной линии, чтобы луч шёл ровно.

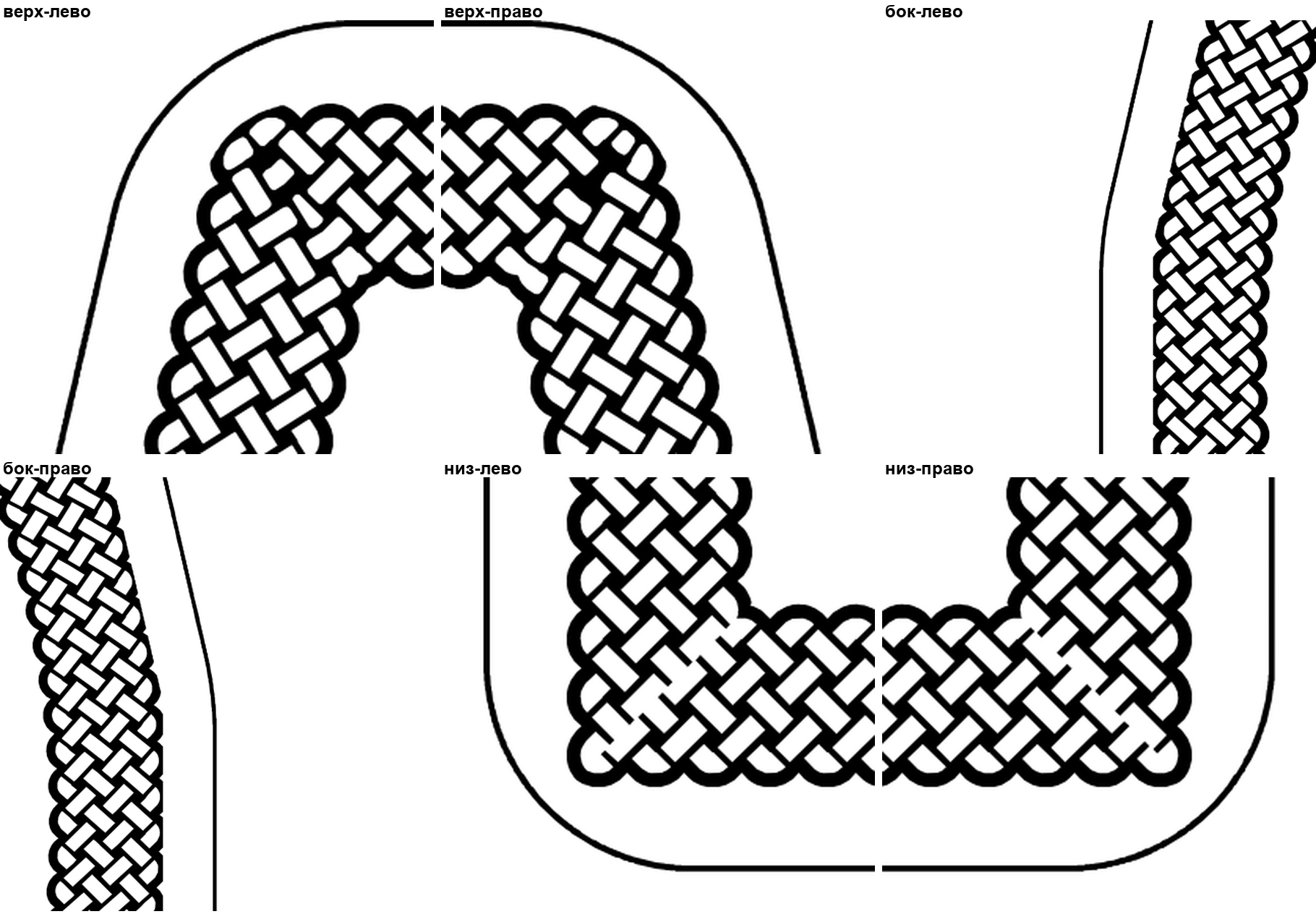

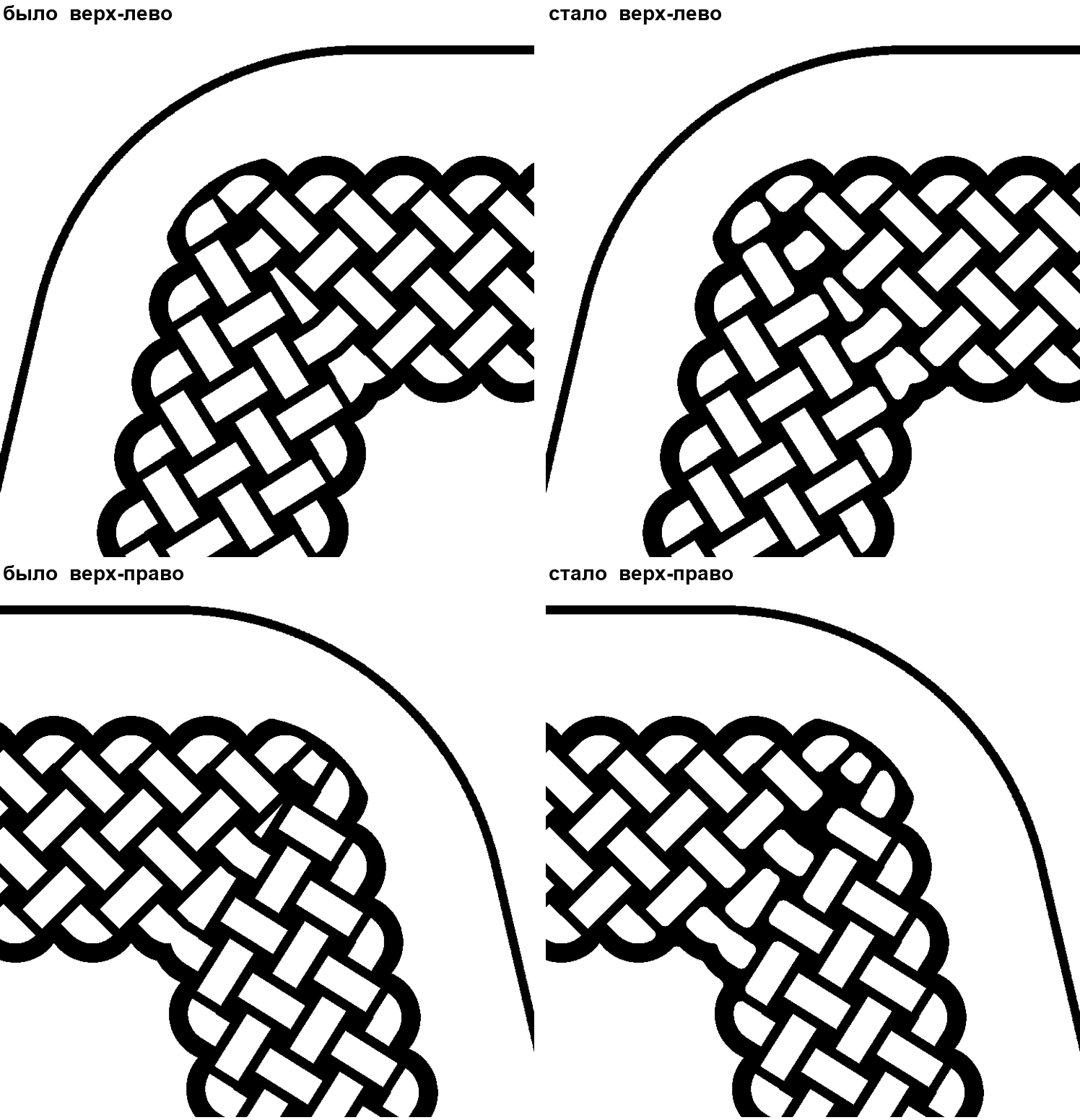

Отдельно пересобрал плетёный орнамент рамки: разложил на повторяющееся звено и подогнал шаг так, чтобы жгут входил в угол и выходил из него одной непрерывной лентой. Каждый из четырёх углов проверил крупно, сравнением до и после.

Отдал в SVG и DXF, то есть в тех форматах, которые станок берёт напрямую.

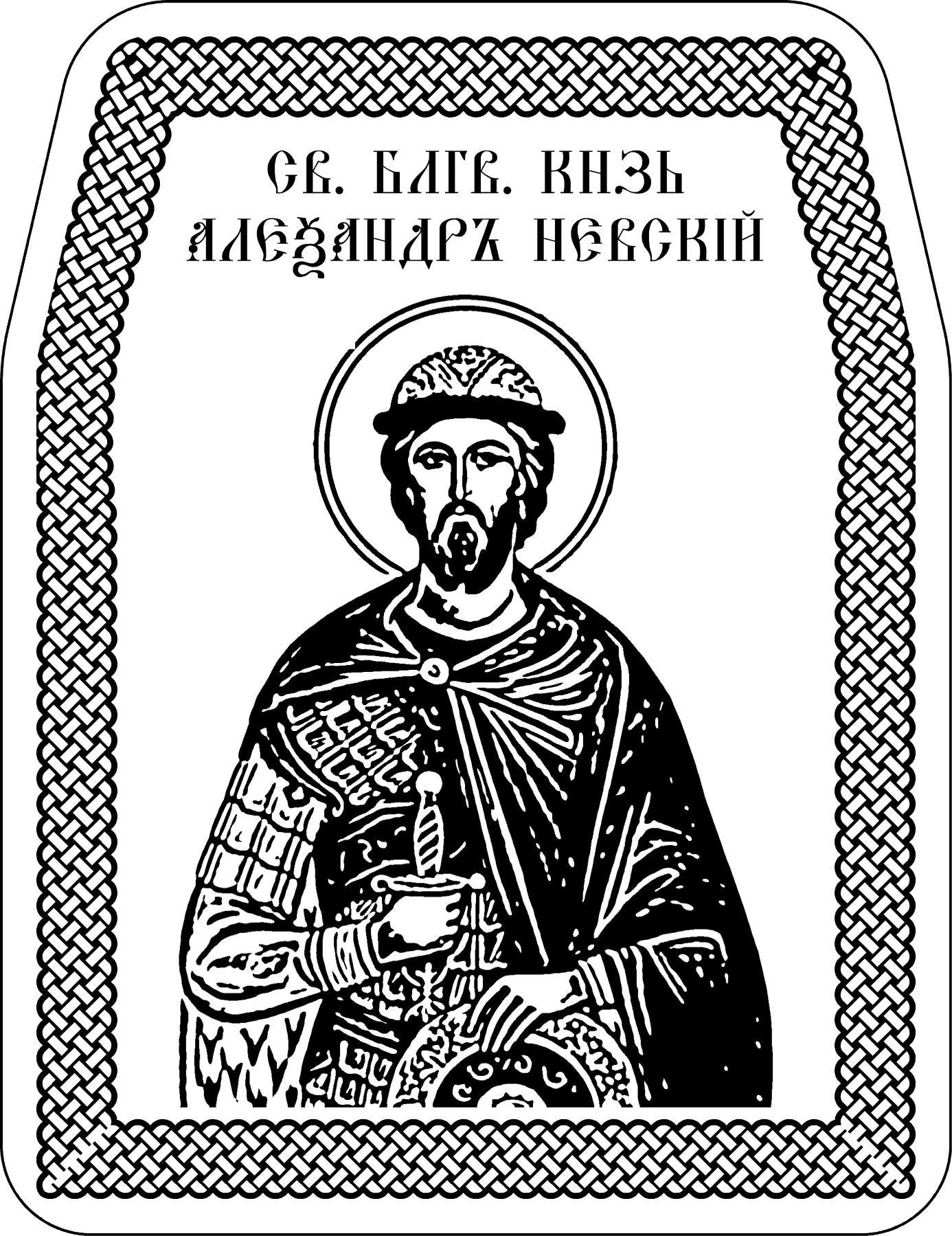

Все четыре угла сомкнуты, плетёнка идёт по периметру без обрывов, файл уходит на станок без ручной доводки контуров.
