RS485 - Android-модуль для аппаратных POS-терминалов и киосков самообслуживания

Android-модуль для аппаратных POS-терминалов и киосков самообслуживания, обеспечивающий двусторонний обмен данными по промышленной шине RS485 в режиме полудуплекса. Приложение работает как ведомое устройство на общей шине: принимает запросы от ведущего контроллера, фильтрует кадры по адресу, проверяет и формирует контрольную сумму и отвечает в реальном времени. Решение поддерживает скорости передачи вплоть до 1 Мбод, гибкую настройку адреса и канала, а также автоматически адаптируется под более чем десяток аппаратных моделей терминалов на единой кодовой базе.

Реализована полноценная логика ведомого устройства на шине. Входящий поток данных обрабатывается через колбэк-механизм SDK в фоновом потоке, кадры разбираются и фильтруются по заголовку и адресу устройства, после чего на валидный запрос формируется ответ.

Ключевые элементы реализации:

• Точная репликация протокольной арифметики: расчет CRC16 на рефлектированном полиноме 0xA001, последующая инверсия всех битов и перестановка байт в порядок little-endian. Это обеспечило побитовую совместимость ответа с ожиданиями ведущего контроллера.

• Синхронное управление направлением шины. Переключение в режим передачи выполняется строго на время отправки ответа, после чего канал немедленно возвращается в режим приема, что исключает наложение сигналов на полудуплексной линии.

• Адресная фильтрация на общей шине: устройство реагирует только на кадры, адресованные ему, и игнорирует чужой трафик, корректно работая в многоустройственной топологии.

• Динамическое построение списка доступных каналов RS485 из констант SDK через рефлексию, без жесткого зашивания значений в код.

• Автоматическое определение модели терминала и подстановка профиля поддерживаемой периферии, благодаря чему одна сборка покрывает весь парк устройств.

• Стабильный двусторонний обмен по RS485 на скоростях до 1 Мбод с корректной работой протокола контрольной суммы и нулевыми коллизиями на полудуплексной линии.

• Единая кодовая база, без изменений работающая более чем на десяти моделях терминалов за счет автоматического определения аппаратной конфигурации.

• Детерминированное переключение направления шины, снявшее проблему пропадания ответов, которая характерна для наивных реализаций полудуплекса.

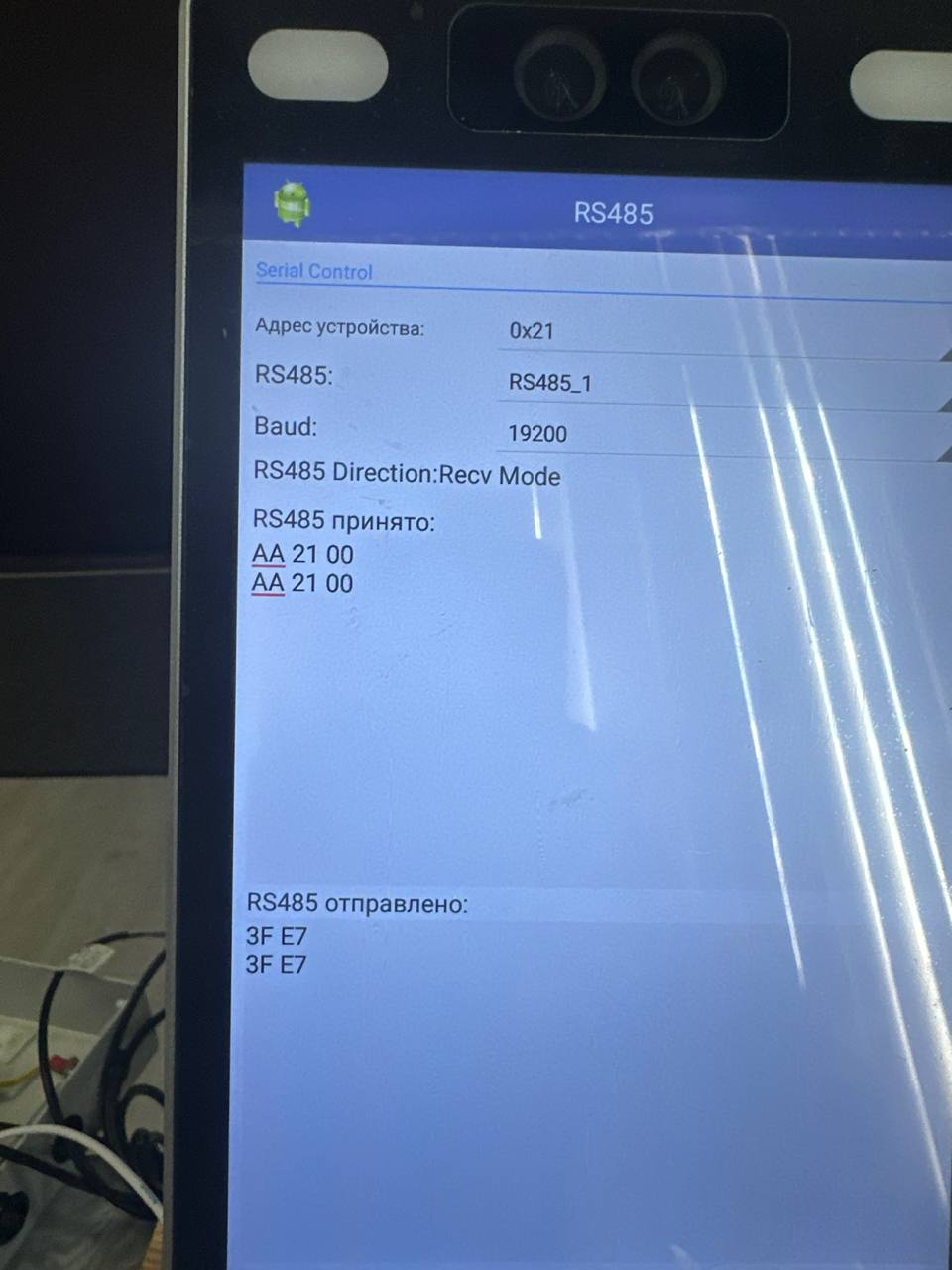

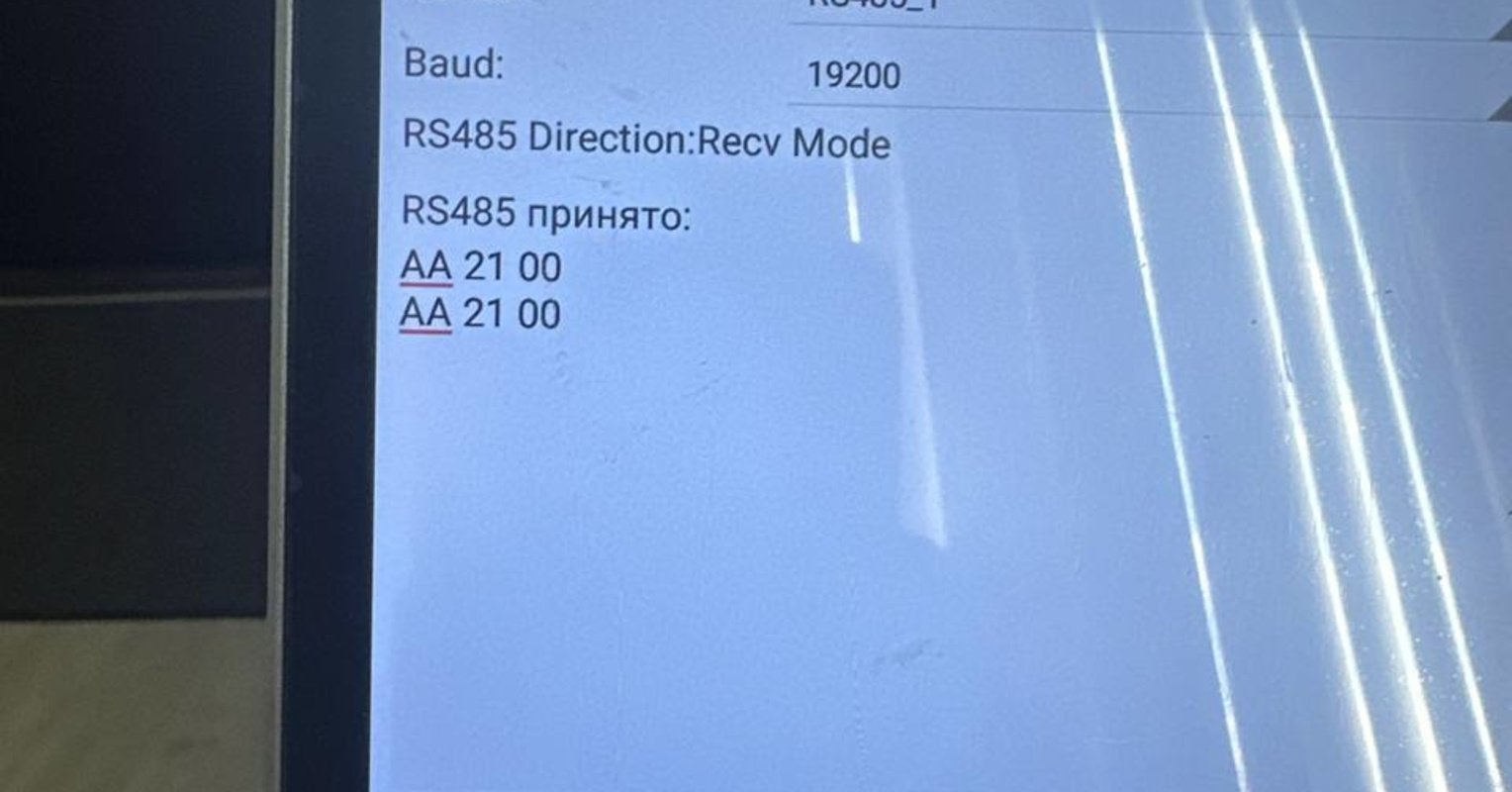

• Гибкая среда для интеграции и диагностики: оперативная смена адреса, канала и скорости с визуальным контролем принятых и отправленных кадров в шестнадцатеричном виде, что заметно ускорило ввод оборудования в эксплуатацию.
