Векторные макеты под лазерную гравировку по металлу - образа и наградные плиты

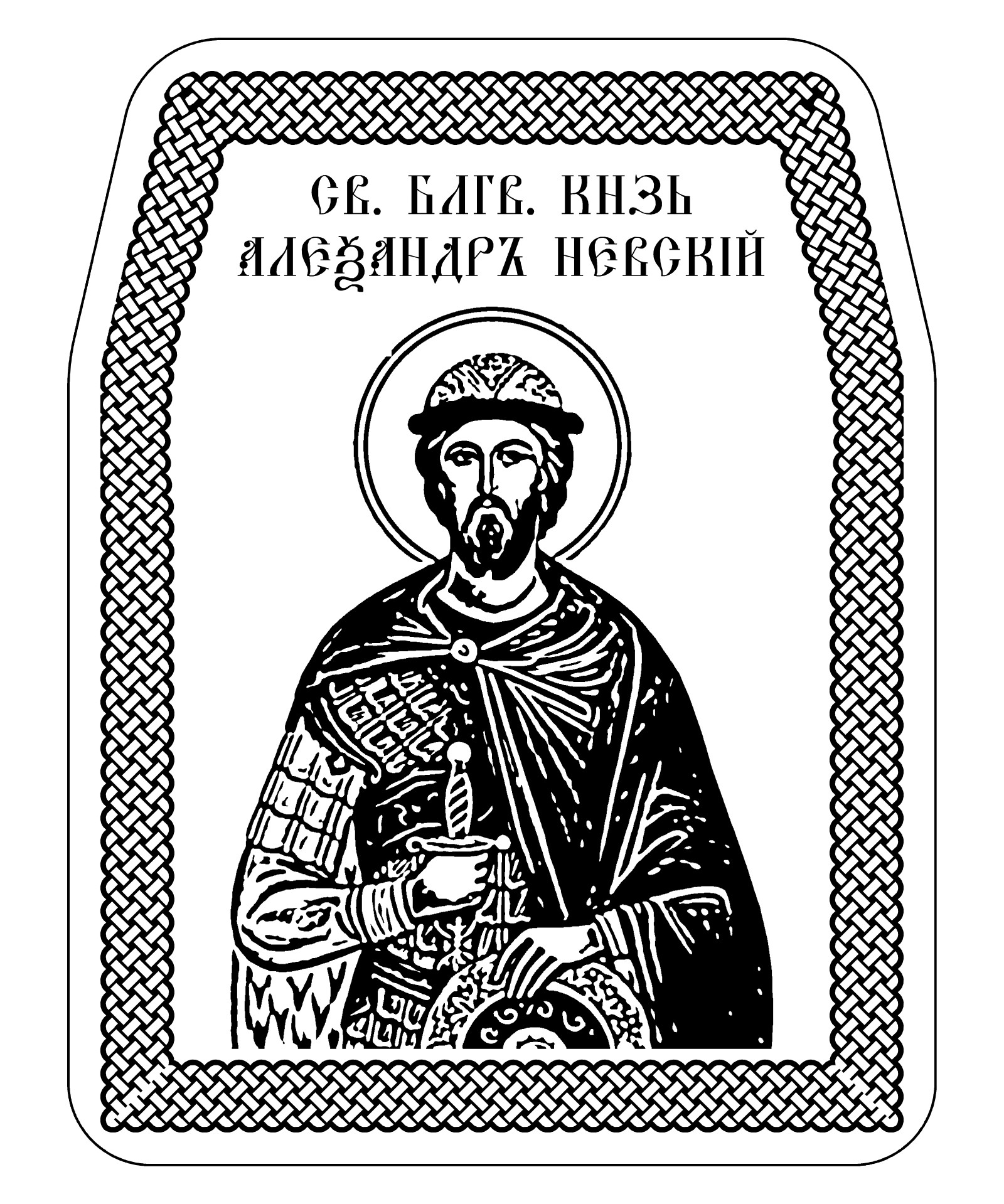

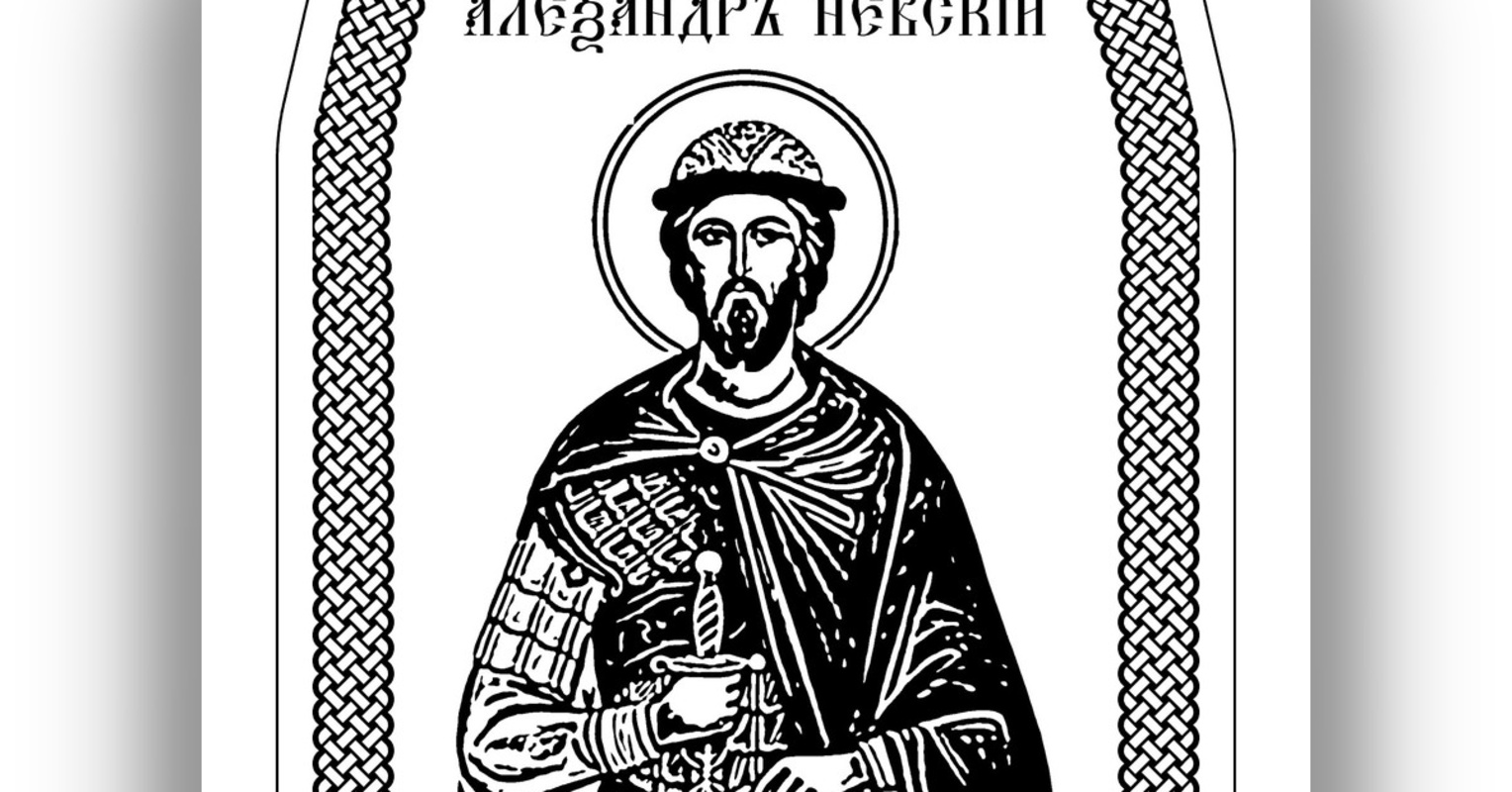

Заказчик гравирует по металлу и приносил картинки, с которых резать нельзя - цветную живопись с водяным знаком, снимок чужой программы с линейками, фотографию монитора. Нужен был чистый чёрно-белый вектор под станок, по краю плиты плетёная опушь, размеры плиты нестандартные - низ 26 сантиметров, верх 21,5, скосы верхних углов по 10.

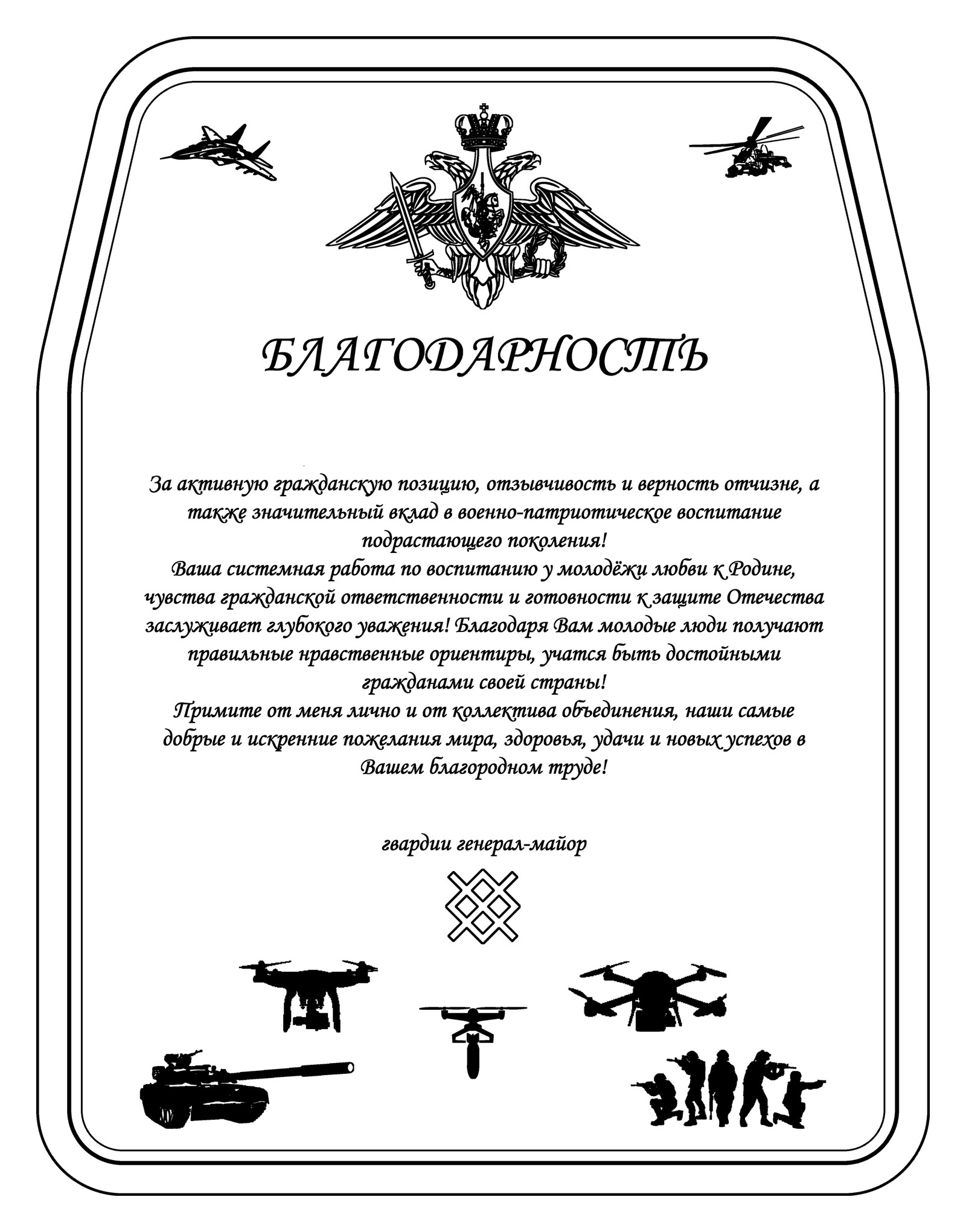

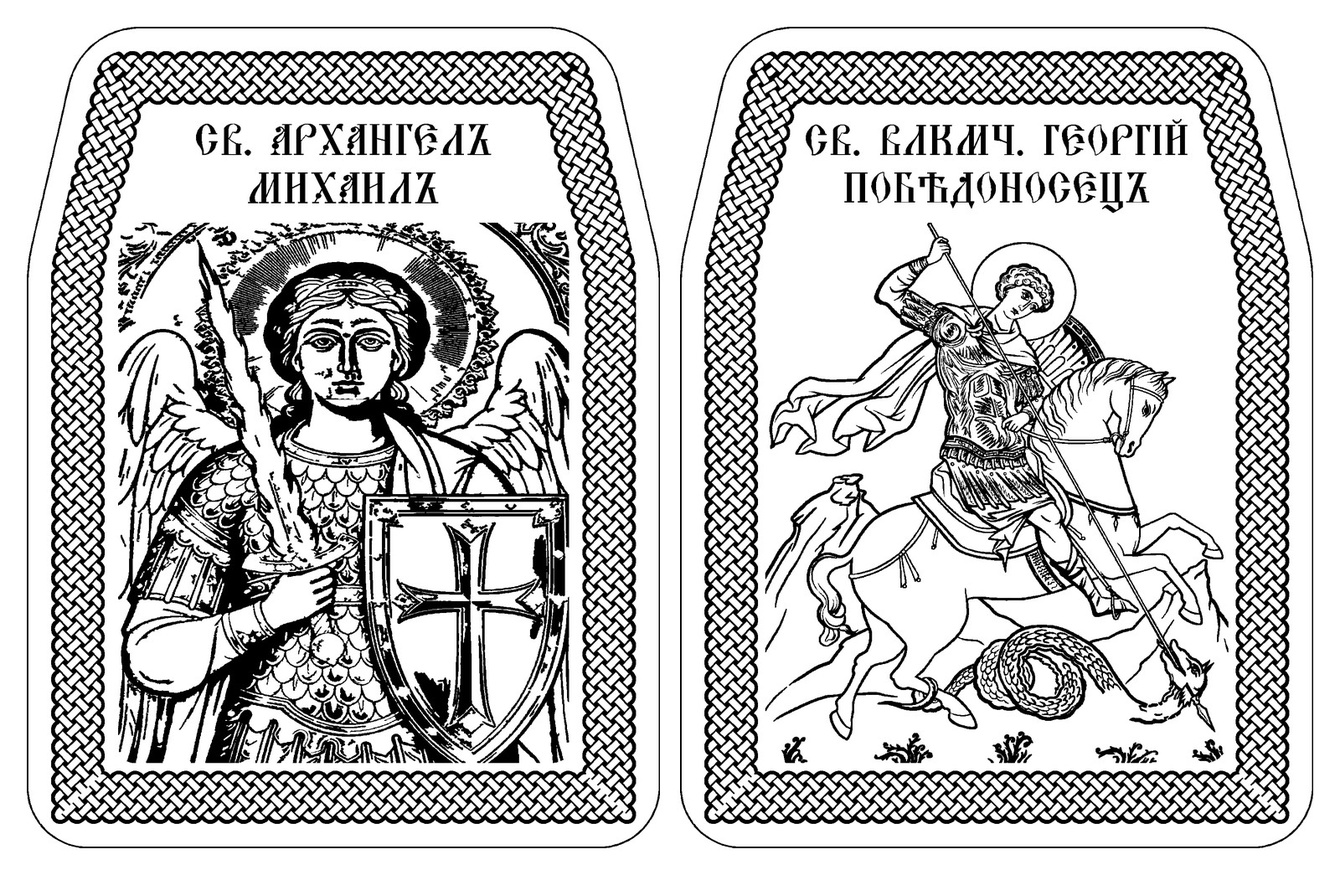

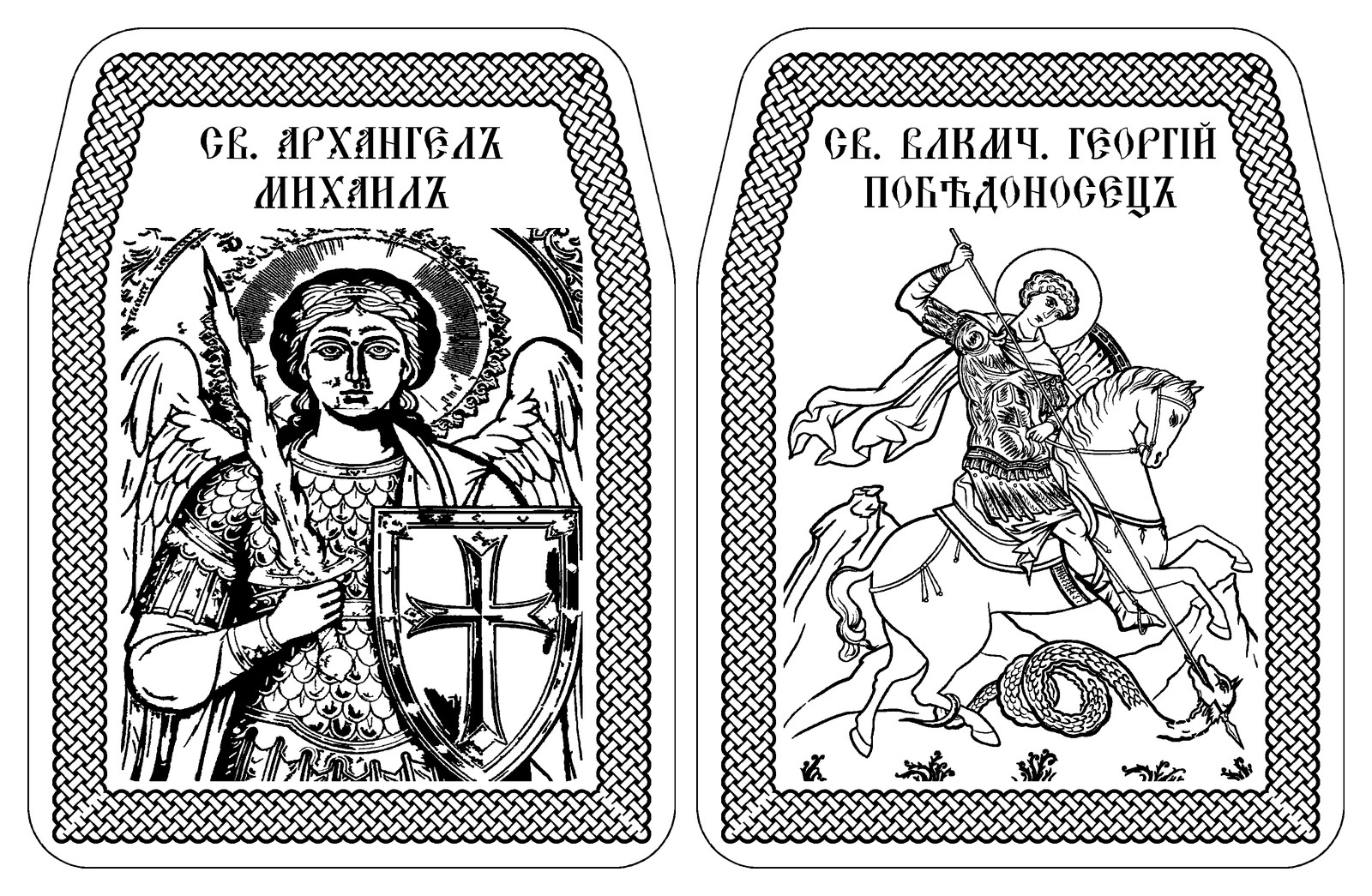

Работа шла несколькими заказами подряд. Сначала один образ, потом три, потом двусторонняя наградная плита с гербом и рукописным текстом. К середине выяснилось, что лазер бьёт только в поле 20 на 20 сантиметров, и всё готовое надо резать на части так, чтобы шов на металле не читался.

Плетёнку не стал обводить с фотографии, а посчитал математикой. На его снимке не косичка из трёх прядей, а кельтская плетёнка - прямые ленты под сорок пять градусов в обе стороны, решётка пересечений и развороты у кромок. Строится отражениями через кромки, кто над кем решается чётностью, верхняя лента сама прорезает нижнюю. Параметры снял с его фотографии по пикселям. Три вещи стоили вечера. Число лент обязано быть нечётным, иначе развороты низа и верха совпадают по фазе и вместо косы выходит ромбовая сетка. Отступ и шаг завязаны друг на друга, поэтому считаются сразу неподвижной точкой. Скругление разворота берётся дугой в поле расстояний, размытие с порогом съедает контурную линию.

Перевод картинки в вектор меряет толщину линий по гребню карты расстояний. Считать по всем чёрным точкам нельзя, у границы любой фигуры расстояние равно пикселю, и любая картинка выходит тонкой.

Разрезку под маленькое поле станка написал сам, готовых библиотек на машине не было. Файл это замкнутые полигоны на прямых отрезках, поэтому режется отсечением по полуплоскостям. Он просил разрезать пополам, но половина остаётся 260 миллиметров по ширине и в поле не влезает, поэтому дал ещё и четверти по 130 на 169 и сказал ему об этом прямо.

Сверку шва делал двумя разными способами, потому что один может врать. Свой резчик даёт ноль точек расхождения из миллиона четырёхсот тысяч на всех шести разрезках. Независимая проверка рисует части линиями, как их пройдёт резец, складывает по смещениям и сравнивает с целым - расхождение от 0,0035 до 0,0086 процента, полосы по шву нет. Заливкой сверять нельзя вовсе, у кусков с открытым контуром браузер заливает по-своему и даёт сорок процентов на пустом месте. Каждый макет отдавался в векторе для станка и в чертёжном формате со своим слоем, плюс превью и обе разрезки. Все заказы серии приняты.
