Водозаборное и водоподпорное сооружения, пруд-отстойник: планы, разрезы, узлы, спецификации

Объект орошения: на существующую топосъёмку нужно было посадить пять сооружений и выдать листы, по которым прораб копает и бетонирует. Размеры пришли рукописными эскизами и ведомостями объёмов, и сойтись они должны были до кубометра, иначе смета по месту не бьётся.

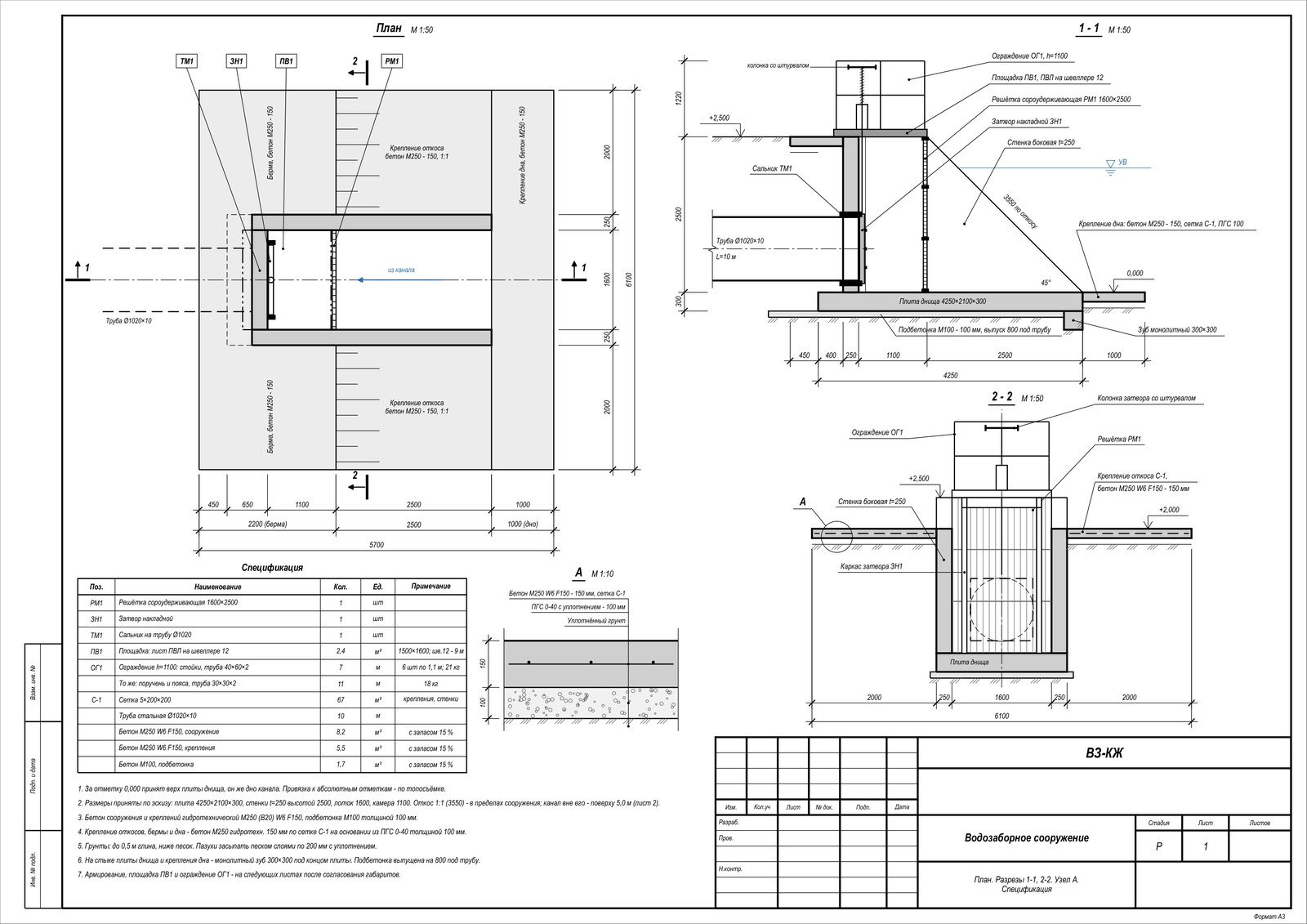

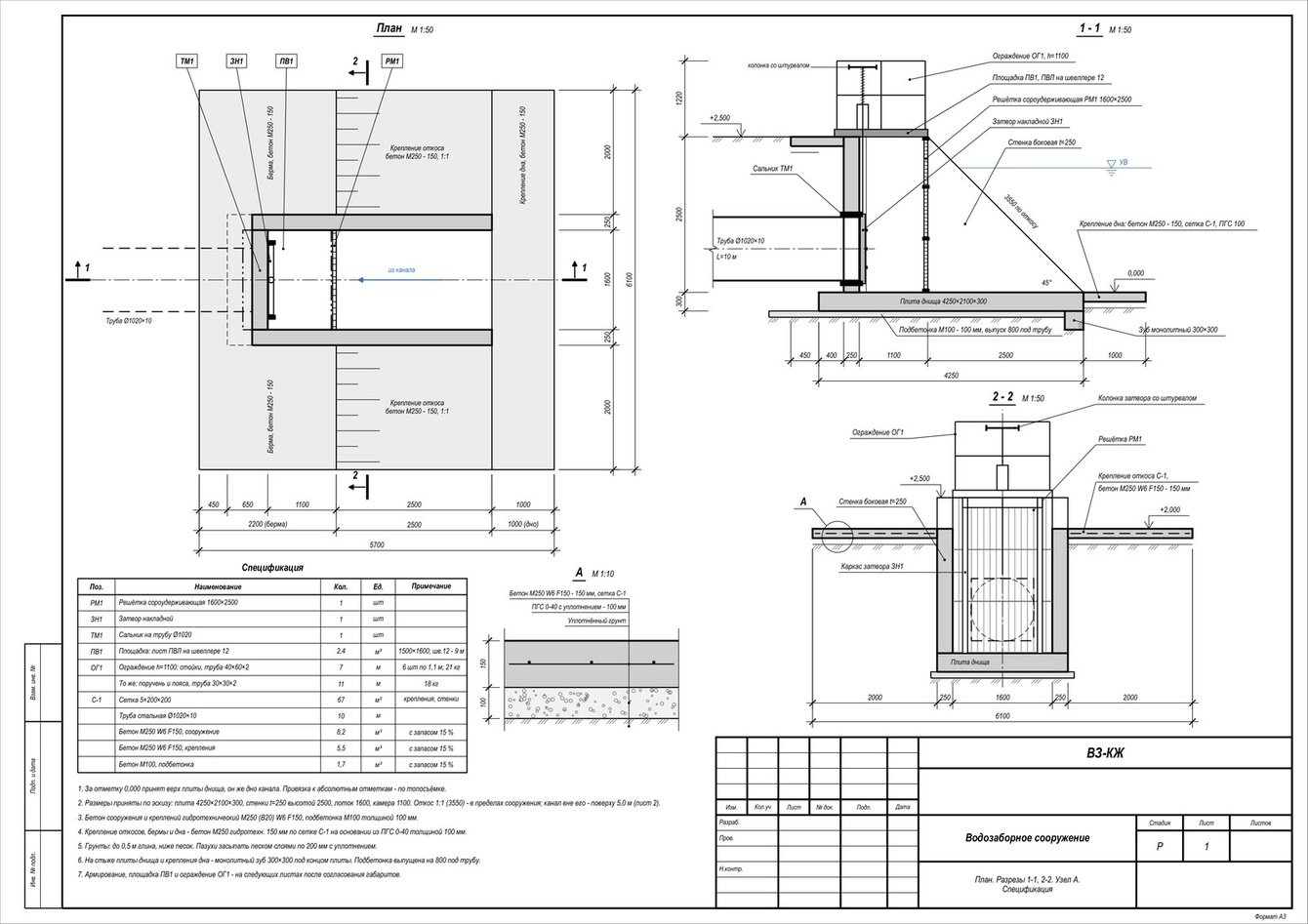

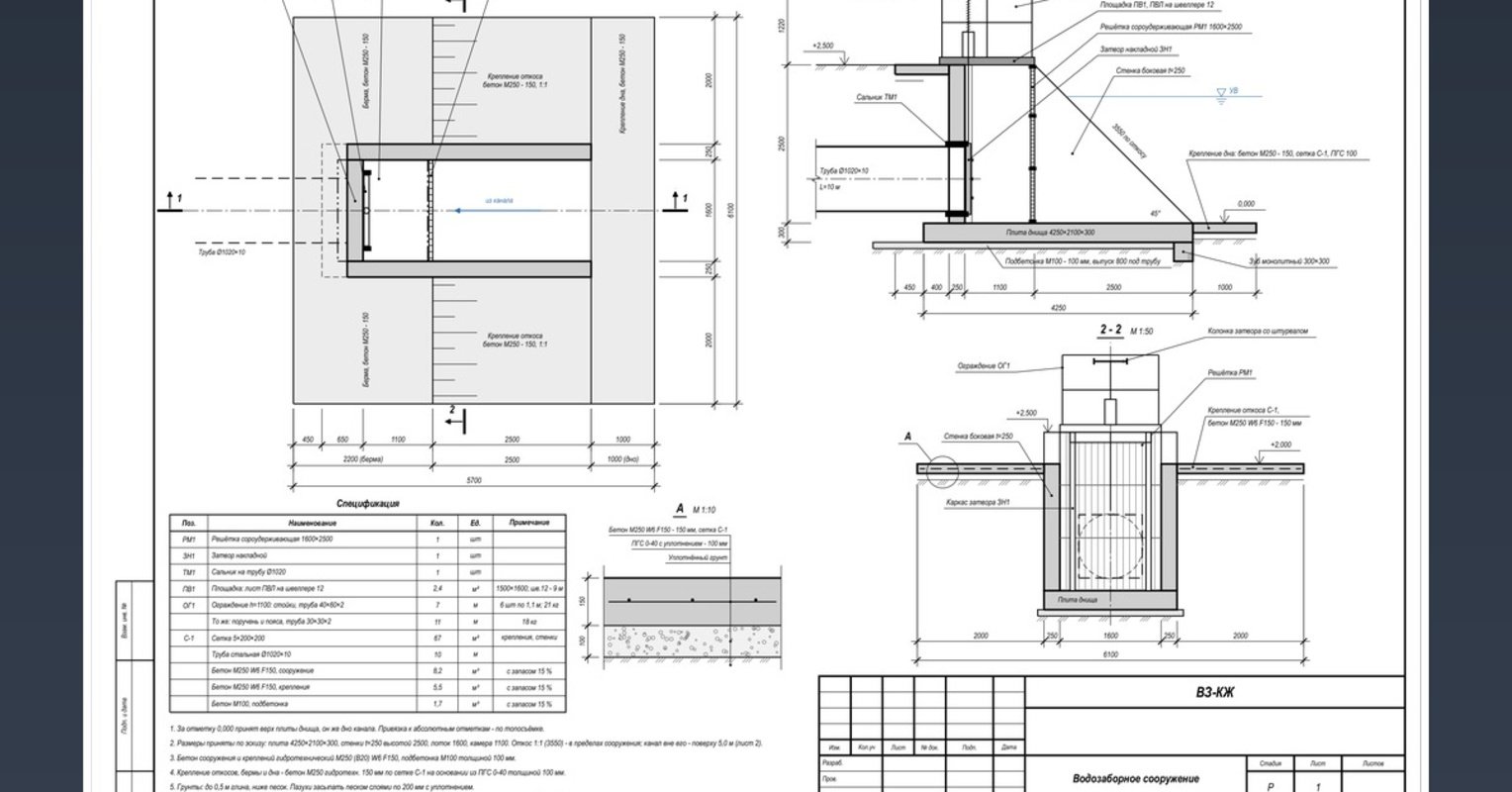

Водозаборное сооружение вычертил планом и двумя разрезами: плита днища 4000 на 2100 толщиной 300 по подбетонке М100, боковые стенки 250 с откосом 1:1, лоток в свету 1600 под сороудерживающую решётку, труба Ø1020 на отметке +0,700. Узел А вынес отдельно, крепление откоса бетоном по слою ПГС.

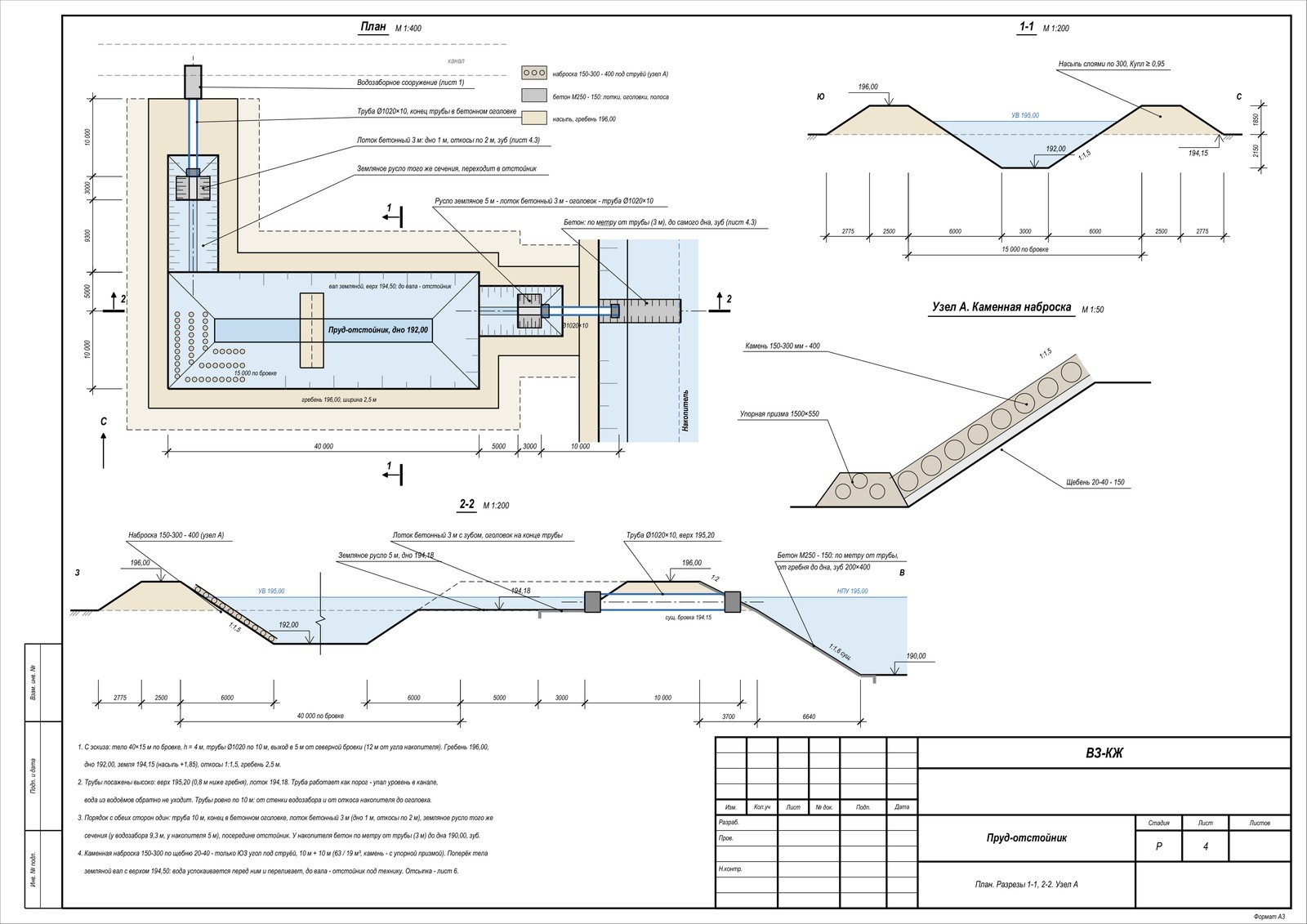

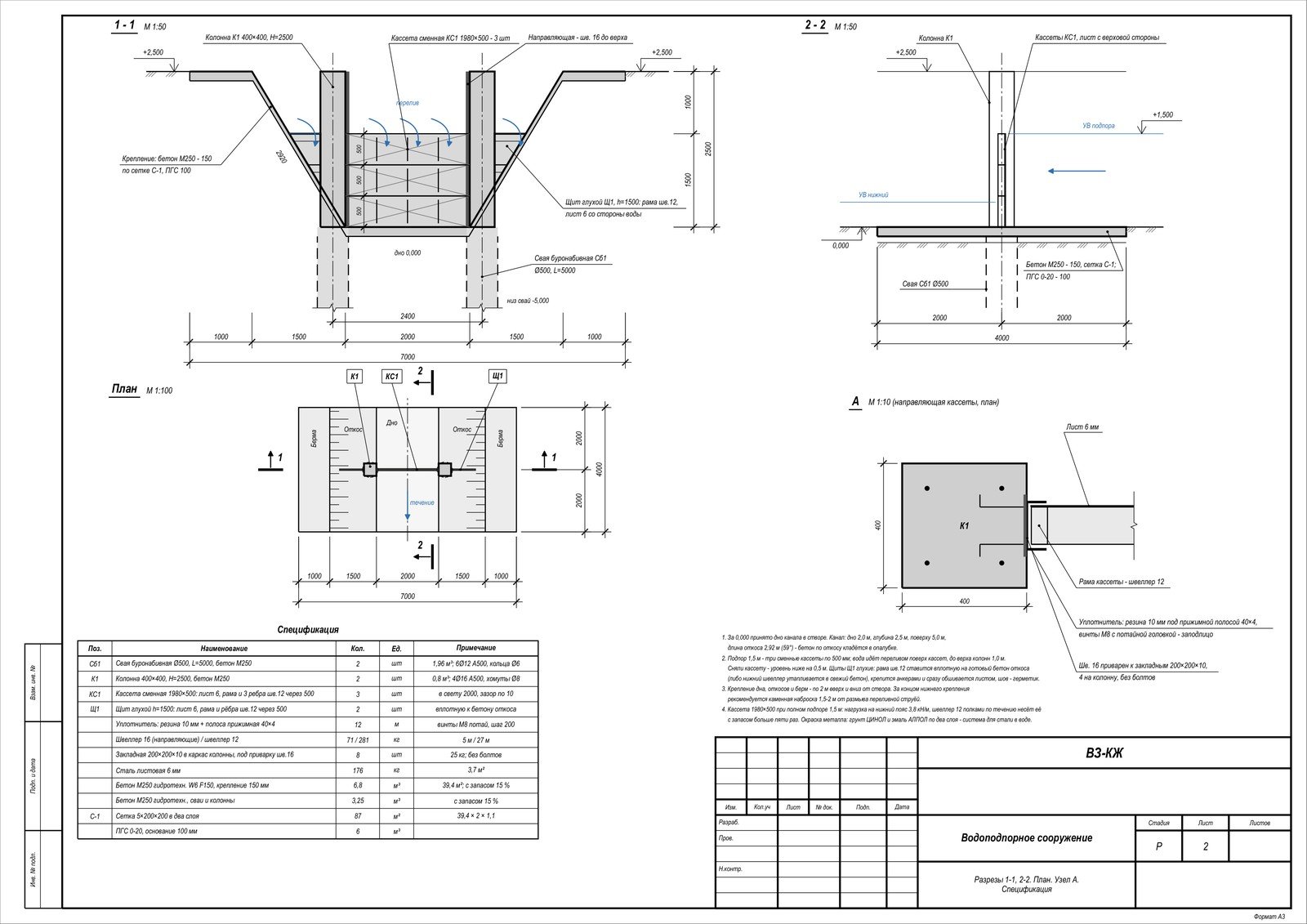

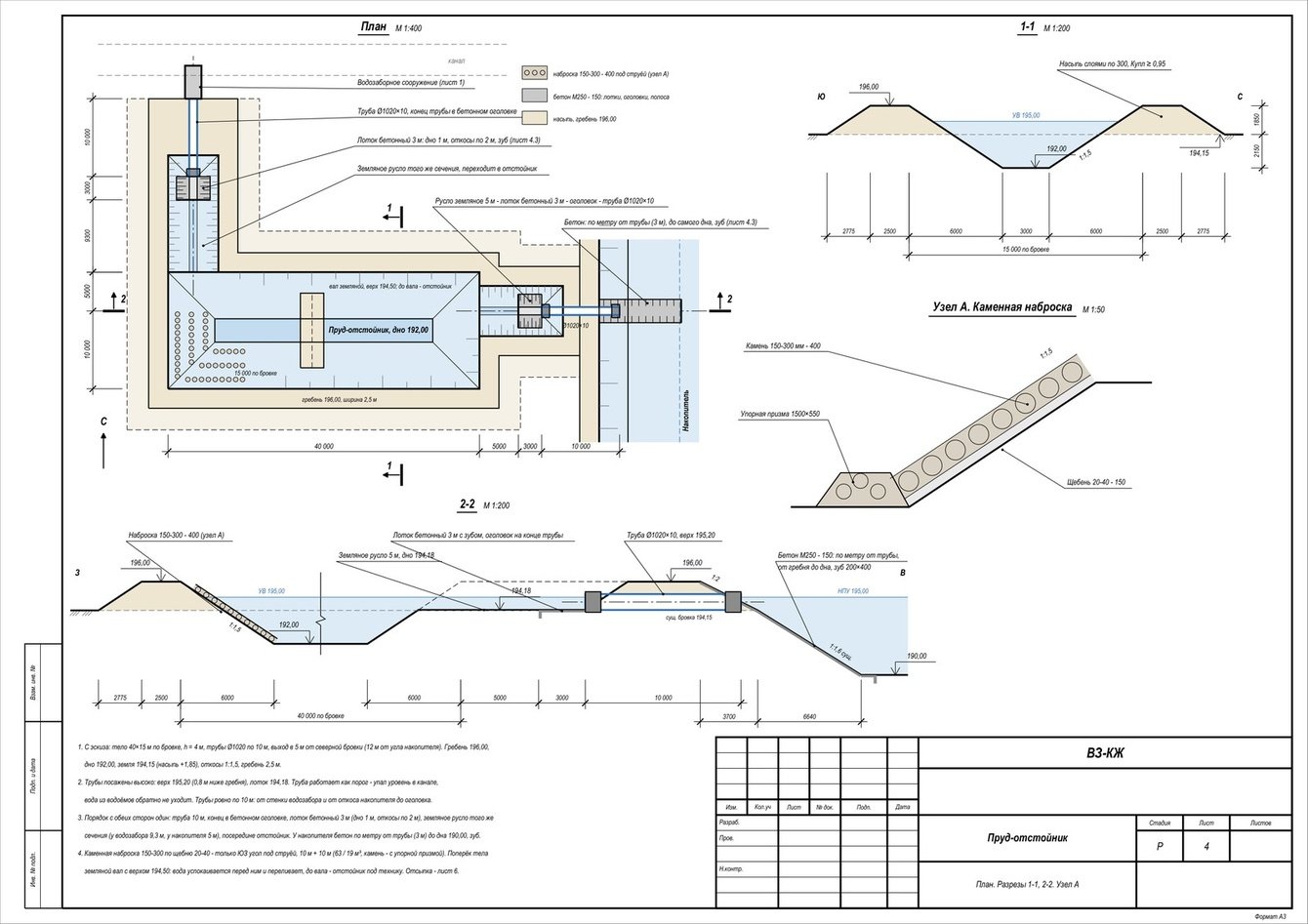

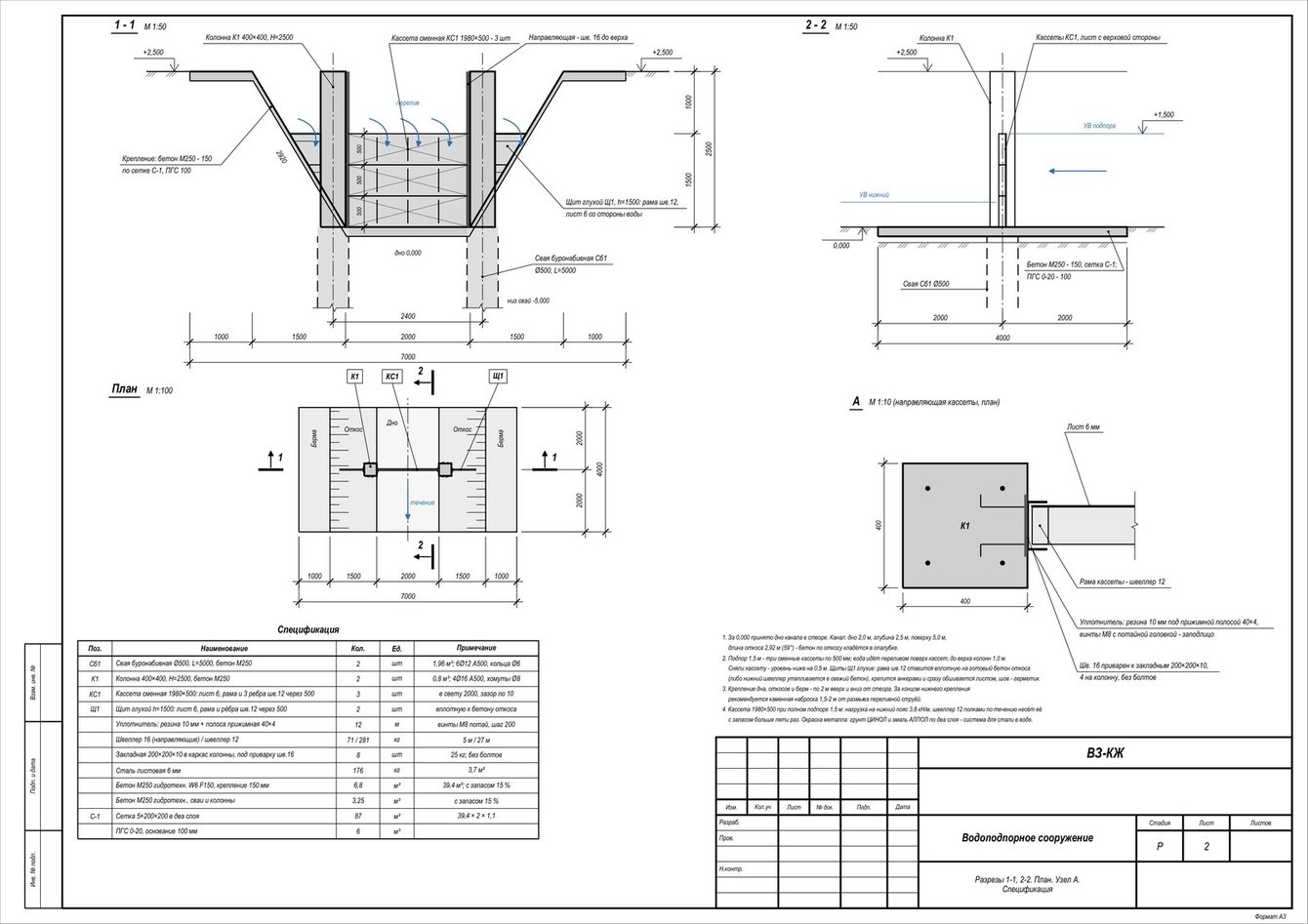

Водоподпорное сооружение собрал на двух колоннах 400 на 400 по сваям Ø500 длиной 5 м, три кассеты 1600 на 500 в направляющих из швеллера, с боковыми диафрагмами. Пруд-отстойник дал планом, разрезами по обеим осям и узлом каменной наброски по откосу.

Спецификацию и объёмы посчитал по каждому листу и свёл с ведомостями заказчика: бетон сооружения вышел 5,71 м³ против 5,67 у него, дальше расхождения разбирал позиция за позицией.

Листы А3 отданы в PDF и DXF, открываются и правятся в AutoCAD. Правки по размерам заказчик давал по ходу, каждая внесена и проверена обратной сверкой ведомости с чертежом. Работа принята.
