2Float - Веб-платформа полного цикла для проектирования модульных плавучих причалов и понтонов

Раньше сборка причала и подготовка предложения шли вручную. Инженер рисовал схему в стороннем редакторе, отдельно пересчитывал понтоны, соединительные узлы, штифты, болты, шайбы и крепеж, после чего вручную переносил все это в спецификацию и прайс. Процесс растягивался на часы и был уязвим к ошибкам подсчета, а просчет в количестве крепежа напрямую бьет по марже и срывает сроки поставки. Такой подход не масштабировался на партнерскую сеть. Нужен был единый инструмент, который позволяет быстро спроектировать конструкцию любой сложности, гарантированно правильно посчитать комплектацию по реальным правилам стыковки и за секунды выдать клиенту аккуратное предложение под брендом конкретного дилера.

Создана единая платформа, закрывающая весь путь от эскиза до готового документа.

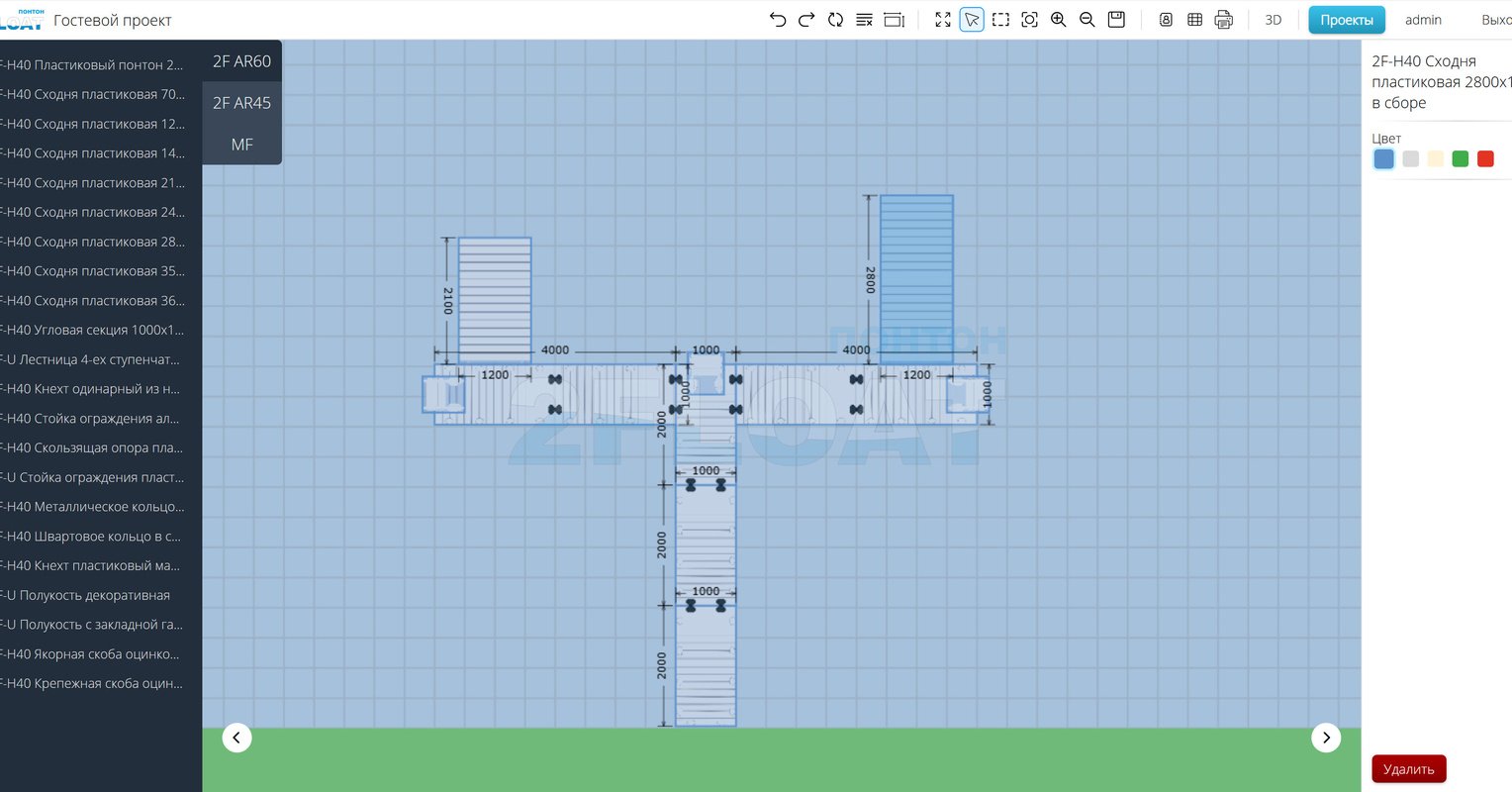

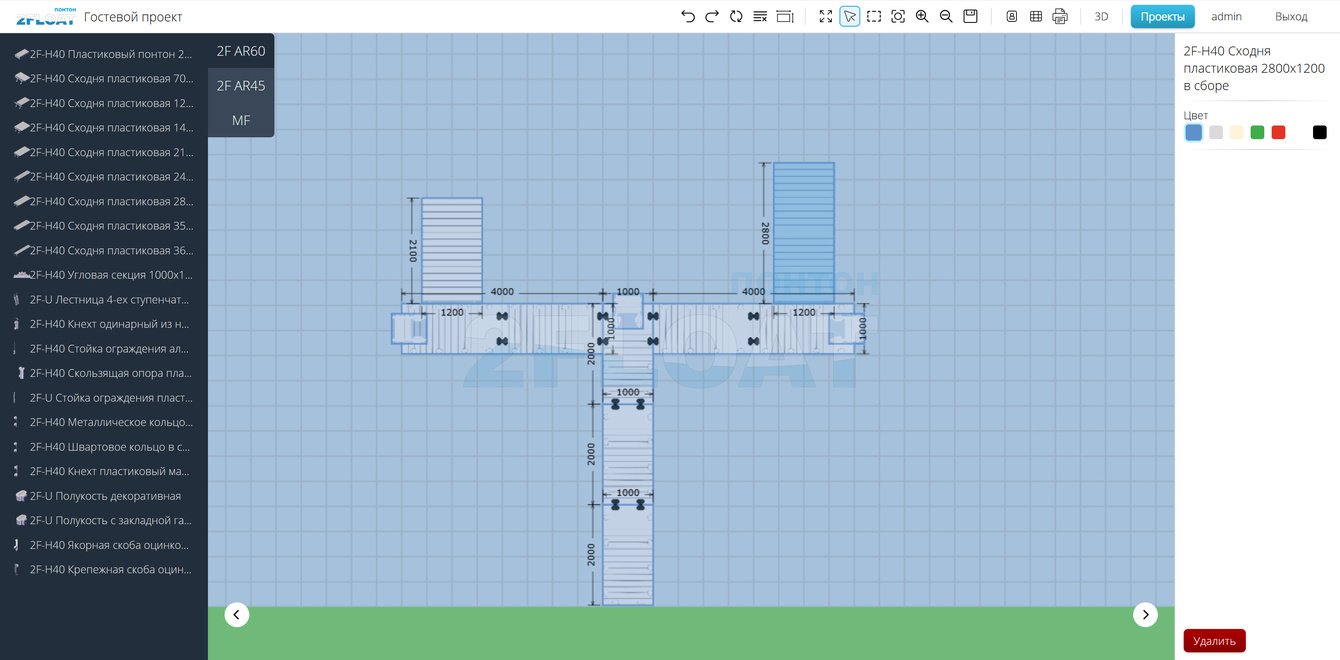

Ядро системы это редактор на HTML5 Canvas, где конструкция собирается перетаскиванием элементов из каталога. Реализована умная стыковка: каждый модуль знает собственные точки соединения, и при сближении секции автоматически примагничиваются, выравниваются и поворачиваются по правилам конкретной серии (2F AR45, 2F AR60, MF). Поддержаны масштабирование и панорамирование, поворот, групповое выделение области, многоуровневая отмена и повтор действий, отображение размеров и печать.

Поверх геометрии работает расчетное ядро. По фактической схеме и правилам стыковки оно само формирует полную спецификацию: считает понтоны, соединительные узлы и штифты отдельно по каждой серии, болты, шайбы и ключи, корректно учитывает сдвоенные секции, угловые элементы, балясины, сходни и лестницы. Готовая схема одним действием превращается в коммерческое предложение: PDF собирается на лету из чертежа с пронумерованными выносками, постраничной спецификации с изображениями, прайса со скидкой и блока контактов. Документ автоматически брендируется под конкретного дилера, подставляя его логотип, телефоны и сайт.

Дополнительно та же конструкция отображается в фотореалистичном 3D на воде с небом, отражениями и реальными моделями элементов, что помогает клиенту оценить результат еще до заказа.

• Подготовка коммерческого предложения сократилась с нескольких часов ручной работы до считанных секунд: проектирование, расчет комплектации, 3D и выпуск PDF выполняются в одном окне.

• Ошибки в спецификации крепежа сведены к нулю, поскольку комплектация считается по фактической геометрии и правилам стыковки, а не вручную.

• Каталог покрывает свыше 30 типов элементов в трех сериях, и расчетное ядро поддерживает все правила их соединения.

• Брендирование каждого предложения под партнера позволило масштабировать продажи на дилерскую сеть без потери качества документов.

• Встроенная 3D-сцена на воде дала клиенту наглядное представление конструкции до заказа и повысила доверие к предложению.

• Бизнес-данные защищены ежедневным автоматическим бэкапом в облако с ротацией копий.
