Инструмент 3D моделирования конструкций из стекла для ООО "Стеклолидер"

ООО “Стеклолидер” - компания, занимающаяся производством и установкой стеклянных конструкций и душевых перегородок.

Было необходимо создать инструмент 3D моделирования стекольных конструкций и душевых, интегрированный с CRM, для ускорения проектирования, подготовки КП и управления заказами.

Бизнес цели проекта:

1. Упростить работу замерщика и менеджера.

2. Ускорить процесс создания КП для клиента.

3. Повысить уровень сервиса и скорость обработки заказа.

4. Снизить затраты на обучение менеджеров.

5. Создать собственную CRM-систему для контроля клиентов и заказов.

6. Уменьшить количество допускаемых в проектировке ошибок.

7. Снизить себестоимость проектировочных и производственных работ.

Был разработан веб-сервис, состоящий из 2 основных модулей:

1. CRM-система.

• Управление клиентами, заказами и складскими остатками.

• Двусторонняя интеграция с 1С системой заказчика.

• Учёт материалов (стекла и фурнитуры), контроль отгрузок и создание новых поставок, отслеживание статусов и связей проектов.

• Ролевая модель доступа.

2. 3D-конструктор.

• Интуитивное моделирование душевых и стеклянных конструкций по замерам.

• Автоматический расчёт с учётом норм, ГОСТов и ограничений.

• Генерация документов в один клик: коммерческое предложение, сборочный чертёж, монтажный лист, логистический маршрут для курьеров, производственный DXF-файл для резки стекла и накладная.

• Встроенная проверка осуществимости и передача данных в CRM.

Перед началом разработки была проведена длительная предпроектная аналитика. В ходе неё тщательно изучен зарубежный аналог сервиса, выявлены его сильные и слабые стороны, определены бизнес-требования заказчика и сформирован приоритетный функционал проекта.

Основной задачей этапа стало создание стабильного ядра 3D-конструктора душевых ограждений с поддержкой четырёх базовых шаблонов конструкций и обеспечением надёжной функциональности, достаточной для корректного моделирования, автоматических расчётов и подготовки выходных документов.

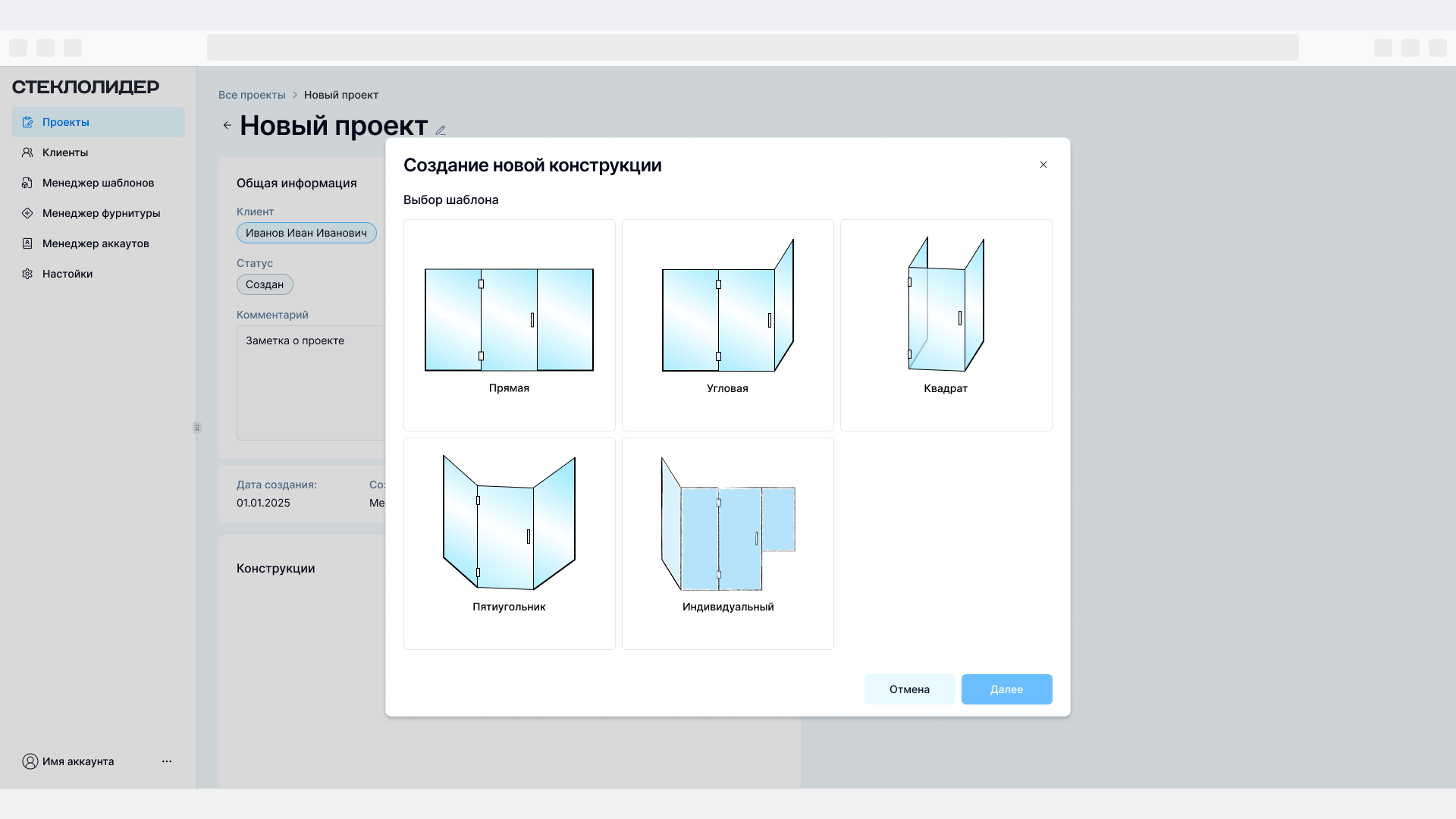

Совместно с заказчиком были выбраны 4 наиболее востребованных типа душевых конструкций:

1. Угловая душевая

2. Пристенная душевая

3. Прямая душевая

4. Душевая с дверцей

Для каждого шаблона детально согласованы обязательные параметры: габаритные размеры, типы открывания, виды и расположение фурнитуры, допустимая толщина стекла, типы соединений и креплений.

На основе этих требований разработана модульная архитектура ядра, включающая:

• модуль геометрии и 3D-моделирования

• модуль расчёта параметров (площадь стекла, количество фурнитуры)

• модуль валидации конструкций

• генератор выходных документов (DXF, PDF, JSON для CRM)

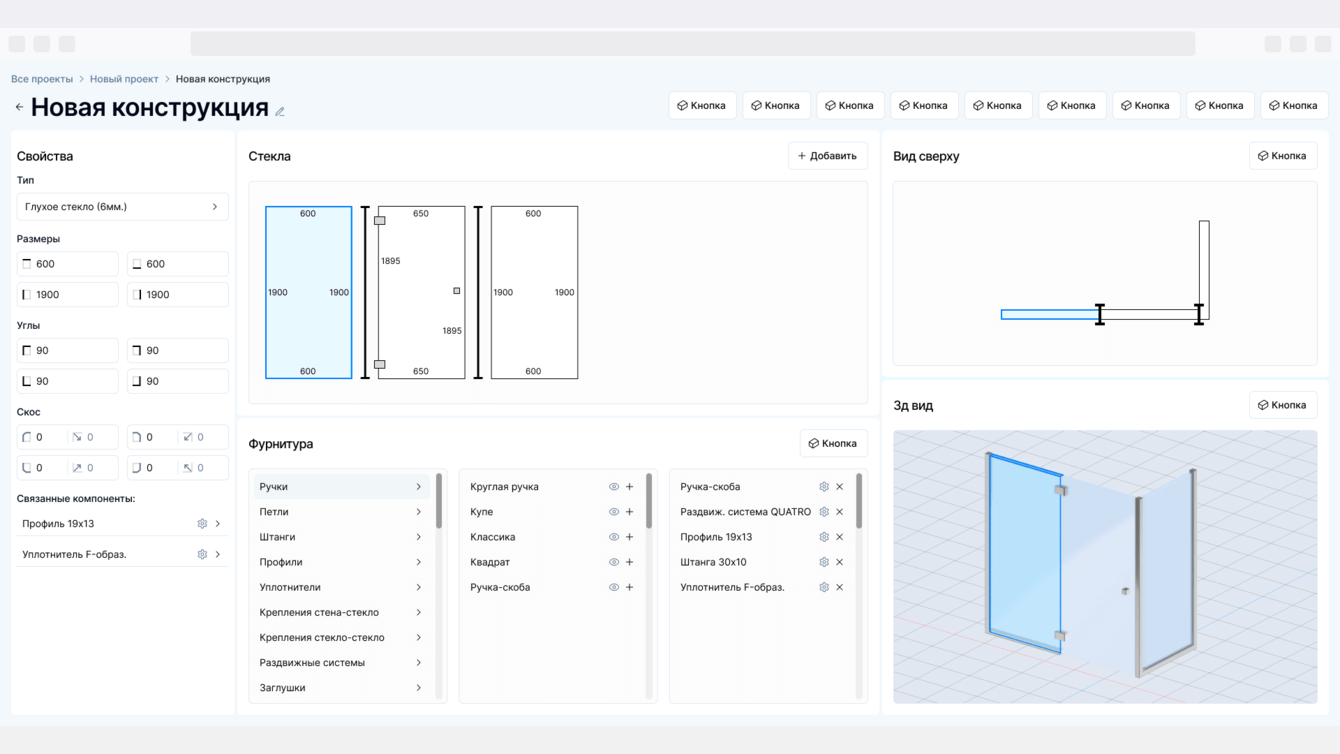

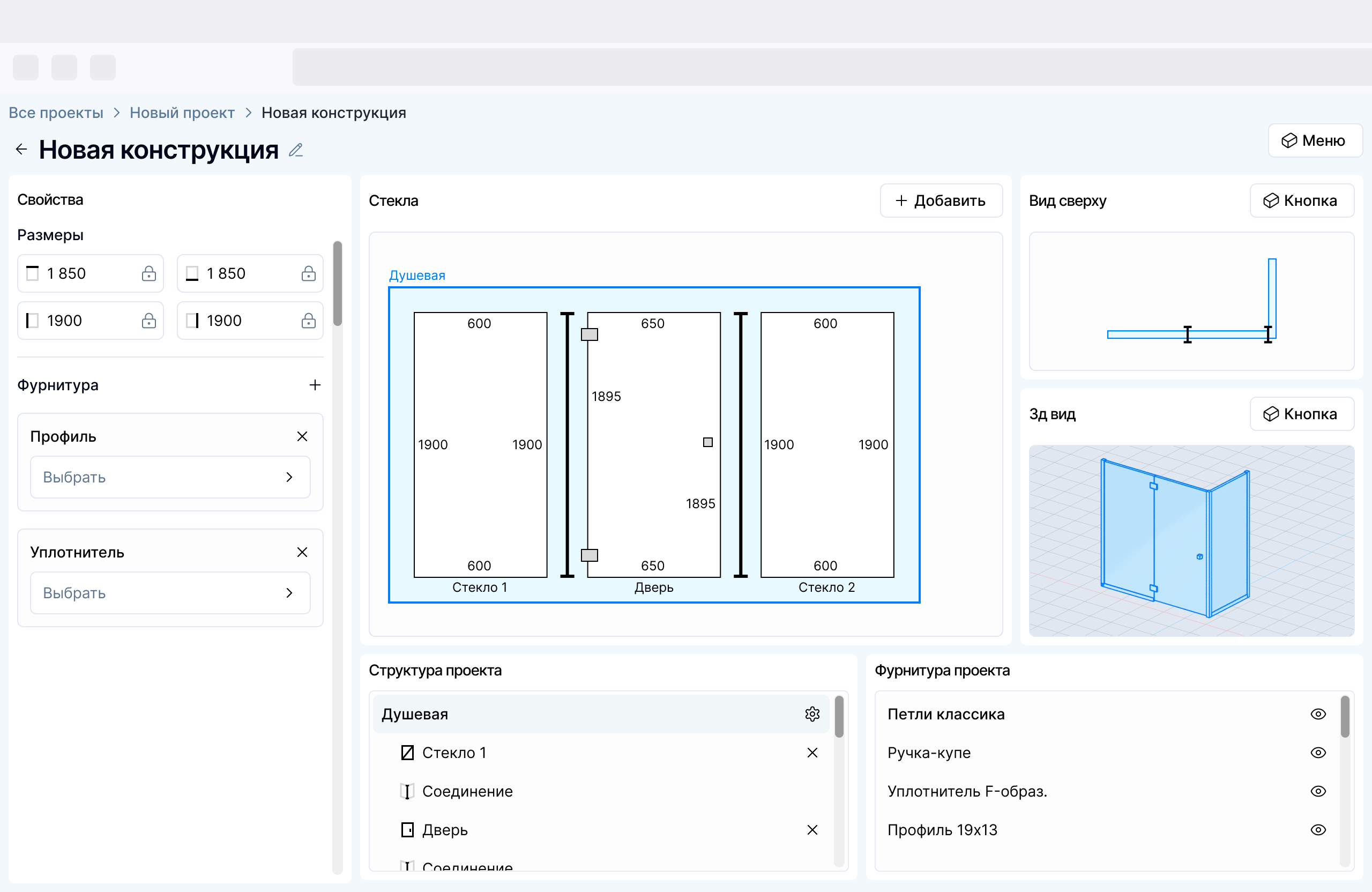

Для работы в браузере выбран и реализован оптимальный подход к рендерингу и интерактивному управлению моделью. В результате создан удобный 3D-редактор, позволяющий задавать точные размеры по замерам, выбирать шаблон, указывать положение стекла относительно стен, подбирать тип и толщину стекла, добавлять и настраивать фурнитуру (петли, ручки, уплотнители, профили), а также визуализировать модель в реальном времени с изменением ракурса.

Каждый из четырёх шаблонов реализован как преднастроенная конфигурация с заранее заданными ограничениями и правилами размещения элементов. Это существенно ускоряет начало проектирования и минимизирует ручной ввод параметров.

Кроме того, внедрены базовые автоматические расчёты:

• Площадь и количество листов стекла

• Полный перечень необходимой фурнитуры

А также система валидации, проверяющая конструкцию на соответствие техническим ограничениям (максимальная высота, допустимые нагрузки, минимальные зазоры и другие отраслевые требования).

Реализовали модуль CRM для ведения клиентской базы и управления проектами, а также обеспечили автоматическую генерацию и экспорт ключевых документов в PDF-формате, необходимых для работы с клиентами, производством и монтажными бригадами.

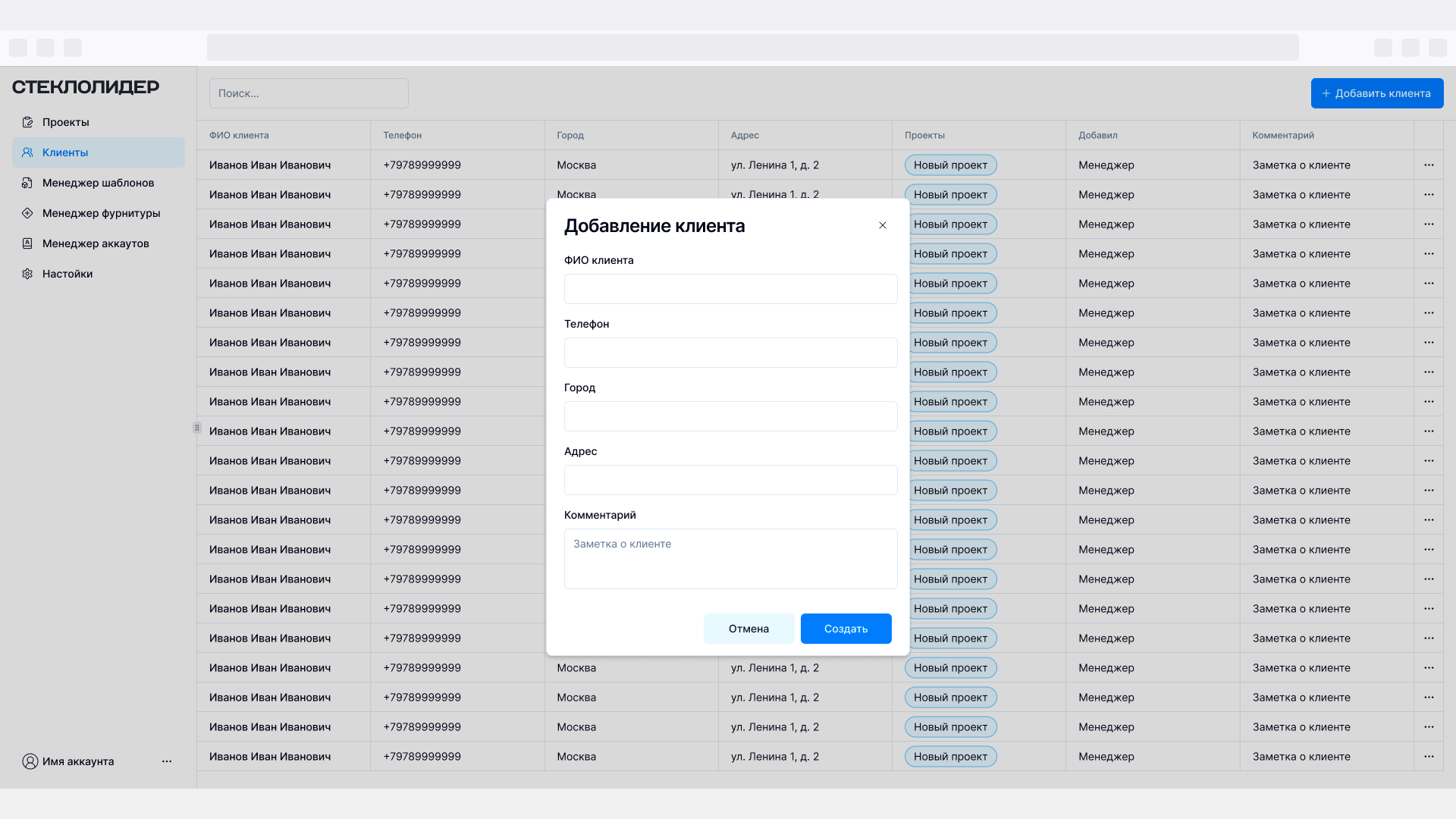

В рамках этапа был создан полноценный раздел CRM для управления клиентами: реализованы функции добавления, поиска, редактирования и удаления записей, хранения контактных данных, адресов объектов и истории взаимодействий, привязки нескольких объектов к одному клиенту, а также быстрый поиск по ФИО, телефону, номеру заказа или адресу.

Далее разработан модуль управления заказами: предусмотрено создание проекта как из конструктора, так и вручную, привязка к клиенту, ведение статусов, хранение истории изменений и комментариев, а также удобный список активных проектов с фильтрами и сортировкой.

Настроена тесная интеграция 3D-конструктора с CRM: при сохранении модели автоматически создаётся или обновляется карточка проекта, передаются основные параметры конструкции, рассчитанные материалы и стоимость, сохраняется связь между визуальной моделью и записью в системе.

Одновременно реализована система автоматической генерации документов в PDF-формате. Формируются три основных вида документов:

1. Коммерческое предложение - визуально привлекательный документ для клиента, содержащий 3D-визуализацию, перечень работ и материалов, итоговую стоимость и условия;

2. Монтажный лист - детализированная инструкция для бригады с последовательностью сборки, размерами, типами креплений и особенностями установки;

3. Ведомость комплектации - полный список необходимых материалов (стекло, фурнитура, профили, уплотнители) с точными размерами, количеством и артикулами.

Также обязательно необходимо было реализовать автоматическую генерацию файла в формате DXF, а также создать защищённую панель администрирования для управления системой, пользователями, справочниками и настройками.

В рамках этапа был разработан генератор DXF-файлов, который формирует точные контуры всех стеклянных элементов, отверстия, вырезы, фаски, маркировку позиций, размеры, тип стекла и технологические припуски. Перед созданием файла выполняется обязательная валидация модели: проверяются габариты листа, отсутствие пересечений контуров, корректность отверстий и наличие всех необходимых элементов фурнитуры. При выявлении проблем пользователю отображаются конкретные сообщения об ошибках или предупреждения. Сгенерированный файл автоматически прикрепляется к карточке проекта в CRM, с возможностью повторного экспорта при внесении изменений в модель.

Одновременно была создана административная панель, которая предоставляет следующие возможности:

• Управление пользователями: добавление, редактирование, блокировка, назначение ролей

• Настройка прав доступа и ролей с детальным распределением разрешений

• Редактирование системных справочников: виды и толщина стекла, артикулы фурнитуры, шаблоны конструкций, ограничения размеров, цены

• Управление параметрами интеграции с 1С: подключение, расписание обмена, просмотр журнала синхронизации

• Редактирование шаблонов документов (PDF, DXF)

• Просмотр системных логов и истории действий пользователей

Все операции в административной панели строго логируются с фиксацией автора, времени и сути изменений, что обеспечивает полный аудит и безопасность.

Результат

Результатом работ по разработке веб-сервиса является полностью готовое веб-приложение, соответствующее функциональным требованиям:

1. Конструктор душевых с поддержкой четырех шаблонов конструкций.

2. Функционал управления клиентами и проектами.

3. Расчет стоимости проектов с учетом логистики, материалов и работ.

4. Экспорт документов в форматах PDF и DXF (коммерческое предложение, монтажный лист, ведомость комплектации, производственный файл).

5. Панель администрирования для управления аккаунтами менеджеров и общими параметрами системы.

6. Развернутое приложение на серверах заказчика, готовое к эксплуатации.
