Разработка MES-системы мониторинга OEE и аналитики производства в реальном времени

Разработка системы веб-визуализации производственных показателей (KPI/OEE) для цеха розлива готовой продукции на основе динамических данных из облачных таблиц Yandex Disk.

Изначально заказчик планировал простую трансляцию готовых итоговых цифр из Excel-файла на телевизоры в цеху. Однако в процессе анализа и проработки требований задача переросла в создание полноценного аналитического веб-интерфейса.

Основные бизнес-требования и ограничения:

Источники данных: Сбор информации из комплексного файла Excel (6 отдельных технологических линий розлива + сводный лист «Визуализация» + справочник ПАМ с номинальными скоростями SKU).

Архитектура и отказоустойчивость: Исключение падений из-за частых запросов (лимиты и блокировки веб-ссылок со стороны Яндекса при частоте обновления до 1440+ запросов в сутки). Система должна работать по принципу "настройка под ключ" на базе выделенного Linux-сервера.

Вывод на экраны (ТВ): Изначально в цеху установлено только 3 телевизора, каждый из которых должен компактно отображать информацию сразу по двум парным линиям (Kosme/KHS1, TL/KHS2, Asept/KHS3). Также необходимы одиночные экраны для каждой из 6 линий и один сводный дашборд цеха.

Динамическая логика: Расчет показателей эффективности и производительности в реальном времени, так как стандартные формулы в Excel были завязаны на конец смены и до вечера отображали нулевые значения.

В ходе реализации проекта был разработан полноценный аналитический бэкенд и адаптивный фронтенд для корпоративных мониторов цеха.

1. Архитектура и интеграция с Yandex Disk

• Для обхода ограничений веб-ссылок Яндекс.Диска и обеспечения стабильного обновления данных раз в минуту был настроен прямой доступ к облачной папке на уровне сервера с использованием утилиты rclone и OAuth-авторизации (токен владельца папки).

• Запросы выполняются в режиме жесткого разграничения прав (--read-only), что гарантирует полную безопасность и неизменность исходных файлов со стороны бэкенда.

2. Разработка бэкенда и бизнес-логики (Парсер и расчеты)

На стороне бэкенда была реализована новая математическая логика автоматического агрегирования данных, которой не было в исходных таблицах:

• Динамический расчет производительности: Алгоритм вычисляет процент выполнения плана в реальном времени по формуле: Факт производства / (Прошедшее время от начала смены * Номинальная скорость SKU из листа ПАМ).

• Обработка пустых периодов: Переписана логика расчета OEE — часы с нулевым фактом, куда операторы еще не успели внести данные, автоматически игнорируются системой и не обваливают общие графики.

• Вычленение простоев: Настроен автоматический вычет плановых часов технического обслуживания («ТО» и «СИП») из общего рабочего времени линии.

• Сводный дашборд цеха: Реализована средневзвешенная формула производительности с учетом "веса" и мощности каждой конкретной линии: Sum(Реальная скорость линии * Её мощность) / Sum(Целевая скорость всех линий).

3. Фронтенд и UI/UX для цеховых мониторов

Интерфейс спроектирован под корпоративные стандарты заказчика (основной бирюзовый цвет #008080, крупные шрифты для читаемости на расстоянии):

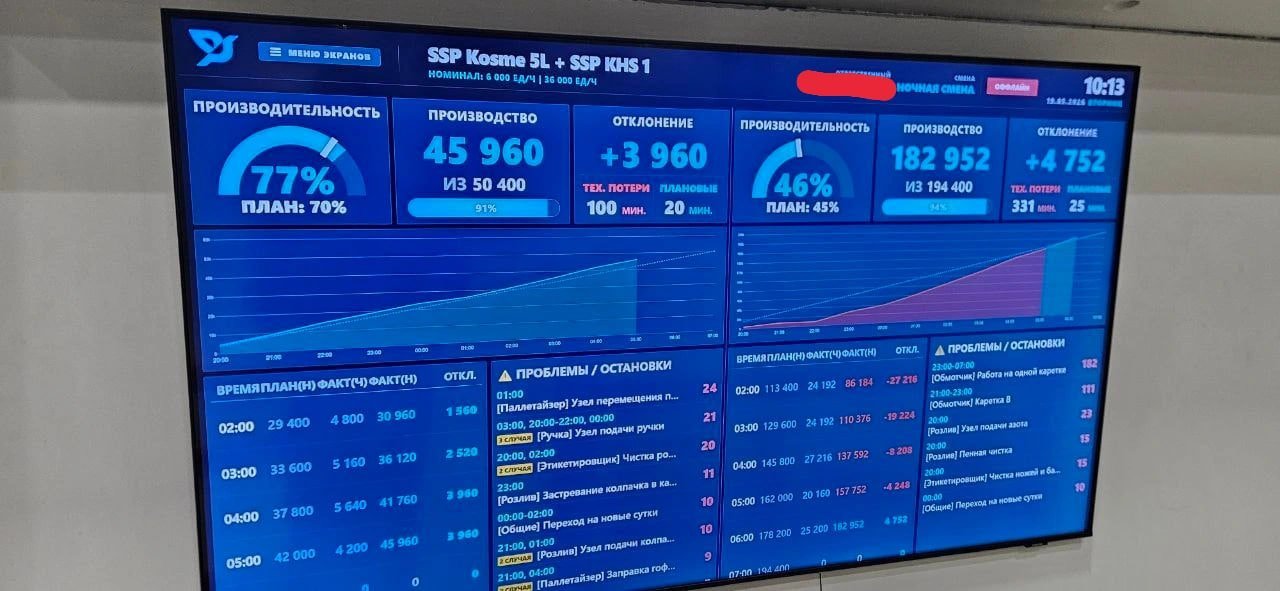

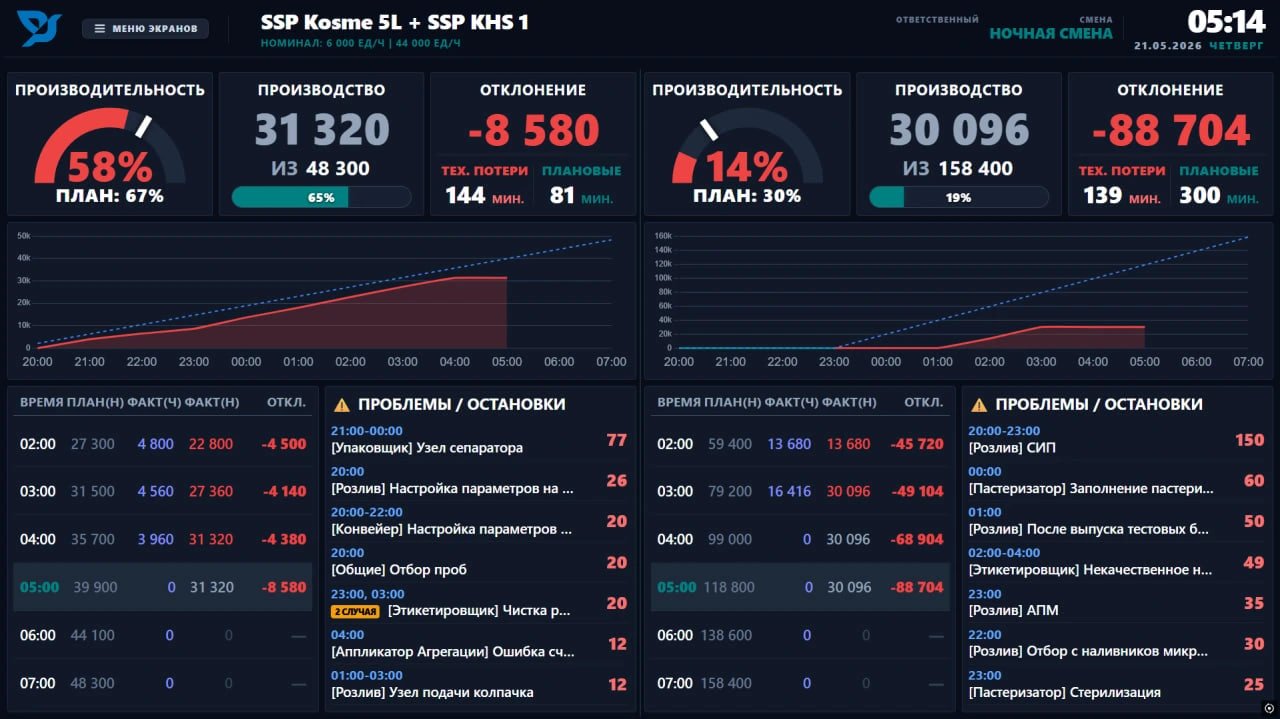

• Парные дашборды: Сверстан отдельный компактный шаблон для одновременного вывода двух технологических линий на один физический экран.

• Графики динамики и алерты: Разработан почасовой график производства с цветовой индикацией (зеленый — опережение плана, красный — отставание от графика на текущую минуту с "форой" в 10 минут на внесение данных).

• Интеллектуальный блок простоев: Детализированы причины остановок по категориям (OPL — операционные, EPL — механические, Perf — плановые). Одинаковые ошибки, идущие подряд, бэкенд автоматически группирует во временные диапазоны (например, 21:00-23:00), выводя перед причиной конкретное [Оборудование]. При количестве строк больше 10, блок динамически перестраивается в двухколоночный вид.

• Система статусов: На главном экране внедрена система приоритетов для отображения текущего состояния линий в виде ярких плашек («Линия остановлена», «На ТО», «СИП», «Санитарный день»).

• Автоматизация времени: Реализовано независимое автоматическое определение текущей смены (дневная с 08:00 до 20:00, ночная с 20:00 до 08:00).

4. Деплой и запуск

• Проект развернут на VPS-сервере под управлением ОС Ubuntu (конфигурация 2 vCPU / 2 GB RAM для стабильного парсинга тяжелых Excel-файлов 24/7).

• Зарегистрирован домен в зоне .online и настроен автоматический бесплатный SSL-сертификат (Let's Encrypt) с автопродлением раз в 90 дней.

• Код проекта с подробным руководством по развертыванию и поддержке (DOCUMENTATION.md) передан заказчику для возможности последующего переноса на внутренние ресурсы предприятия.
